Protokół pomiarów elektrycznych — kompletny poradnik

Protokół pomiarów elektrycznych jest jednym z najważniejszych dokumentów sporządzanych po wykonaniu badań instalacji elektrycznej. To właśnie on stanowi potwierdzenie, że przeprowadzono oględziny oraz pomiary ochronne, a uzyskane wyniki zostały ocenione przez osobę posiadającą odpowiednie kwalifikacje.

W praktyce wielu inwestorów utożsamia protokół wyłącznie z tabelą wyników pomiarów. To jednak znacznie bardziej rozbudowany dokument. Poprawnie przygotowany protokół opisuje badany obiekt, zakres wykonanych czynności, zastosowaną aparaturę pomiarową, uzyskane wyniki oraz końcową ocenę stanu instalacji.

Dobrze sporządzony dokument jest istotny nie tylko podczas odbioru nowej instalacji. Może być również wymagany podczas okresowych kontroli budynków, po przebudowie instalacji, po usunięciu awarii, a także podczas postępowań prowadzonych przez ubezpieczyciela lub organy nadzoru.

W tym poradniku znajdziesz praktyczne informacje dotyczące przygotowania protokołu pomiarów elektrycznych, poznasz najczęściej popełniane błędy oraz dowiesz się, jak znacząco skrócić czas tworzenia dokumentacji.

Czym jest protokół pomiarów elektrycznych?

Protokół pomiarów elektrycznych to dokument zawierający informacje o przeprowadzonych badaniach instalacji elektrycznej wraz z oceną ich wyników.

Jego zadaniem jest udokumentowanie, że instalacja została sprawdzona zgodnie z przyjętym zakresem badań, a wykonane pomiary pozwalają ocenić poziom bezpieczeństwa użytkowania.

W zależności od rodzaju obiektu protokół może obejmować między innymi:

• oględziny instalacji,
• pomiar rezystancji izolacji,
• pomiar impedancji pętli zwarcia,
• badanie wyłączników różnicowoprądowych,
• pomiar rezystancji uziemienia,
• pomiar ciągłości przewodów ochronnych,
• sprawdzenie kolejności faz,
• pomiary natężenia oświetlenia (jeżeli były wykonywane),
• inne badania wynikające z charakteru instalacji.

Warto pamiętać, że sam pomiar nie jest celem. Najważniejsza jest interpretacja wyników oraz ocena, czy instalacja spełnia wymagania bezpieczeństwa.

Dlaczego protokół jest tak ważny?

Prawidłowo sporządzony protokół pełni kilka funkcji jednocześnie.

Dokumentuje wykonane prace

Po kilku miesiącach lub latach trudno odtworzyć zakres wykonanych pomiarów. Protokół pozwala jednoznacznie ustalić:

• kiedy wykonano badania,
• kto je przeprowadził,
• jakie urządzenia wykorzystano,
• jakie uzyskano wyniki.

Potwierdza stan techniczny instalacji

Dokument stanowi podstawę do oceny, czy instalacja może zostać przekazana do użytkowania lub nadal bezpiecznie eksploatowana.

W przypadku kolejnych przeglądów można łatwo porównać aktualne wyniki z wcześniejszymi pomiarami i zauważyć pogarszający się stan instalacji.

Ułatwia planowanie modernizacji

Regularnie wykonywane protokoły pozwalają zauważyć elementy instalacji, których parametry stopniowo się pogarszają. Dzięki temu można zaplanować remont jeszcze przed wystąpieniem awarii.

Może mieć znaczenie podczas likwidacji szkody

Po pożarze lub porażeniu prądem elektrycznym ubezpieczyciel często sprawdza dokumentację techniczną obiektu.

Kompletne protokoły pomiarów potwierdzają, że właściciel wykonywał wymagane kontrole oraz dbał o utrzymanie instalacji w odpowiednim stanie technicznym.

Kiedy należy sporządzić protokół pomiarów elektrycznych?

Nie istnieje jedna sytuacja, w której sporządza się taki dokument. Najczęściej wykonuje się go po:

Odbiorze nowej instalacji

Każda nowo wykonana instalacja powinna zostać sprawdzona przed przekazaniem do użytkowania. Zakres badań obejmuje zarówno oględziny, jak i pomiary potwierdzające skuteczność zastosowanych środków ochrony.

Modernizacji instalacji

Wymiana rozdzielnicy, przebudowa obwodów czy dołożenie nowych odbiorników również wymaga sprawdzenia poprawności wykonanych prac.

Okresowym przeglądzie instalacji

Kontrole okresowe pozwalają wykryć uszkodzenia przewodów, pogarszający się stan izolacji, nieskuteczne zabezpieczenia lub problemy z uziemieniem.

Po usunięciu awarii

Jeżeli doszło do zwarcia, uszkodzenia przewodów lub ingerencji w instalację, wykonanie pomiarów pozwala upewnić się, że instalacja ponownie spełnia wymagania bezpieczeństwa.

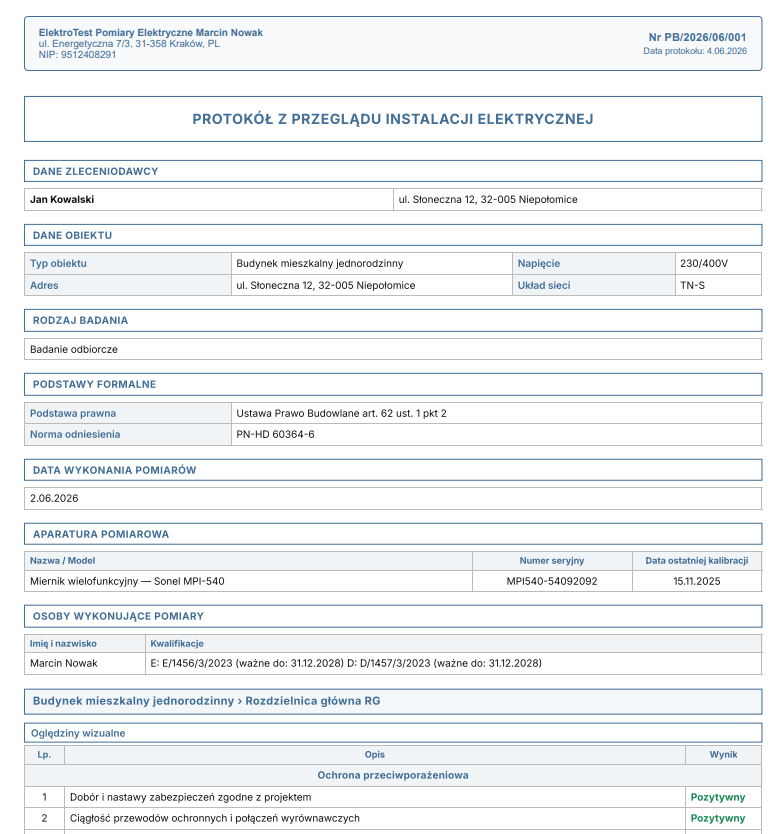

Co powinien zawierać protokół pomiarów elektrycznych?

Nie istnieje jeden obowiązujący w Polsce wzór protokołu — dokument może różnić się wyglądem w zależności od firmy lub stosowanego programu. Niezależnie od formy powinien jednak pozwalać jednoznacznie zidentyfikować obiekt, określić zakres badań i ocenić ich wyniki. W praktyce dobrze przygotowany protokół zawiera m.in.:

• dane identyfikacyjne obiektu i numer protokołu,
• dane osoby wykonującej pomiary — uprawnienia i podpis,
• informacje o zastosowanych miernikach i ich wzorcowaniu,
• cel i zakres wykonanych badań,
• wyniki pomiarów oraz orzeczenie końcowe.

Każdy z tych elementów — wraz z przykładami — omawiamy szczegółowo w artykule Co powinien zawierać protokół pomiarów elektrycznych — omówienie każdego elementu. Zobacz też listę punktów oględzin oraz omówienie tabel pomiarowych.
