Pomiar rezystancji izolacji w protokole
Wpisujesz wartości pomiarów rezystancji izolacji między przewodami, aplikacja porównuje z minimalną wartością wymaganą dla napięcia nominalnego instalacji.
- Układy TN-C, TN-S oraz TT
- Instalacje jedno- i trójfazowe
- Napięcie probiercze automatycznie
- Wynik pozytywny albo negatywny
Krok po kroku w ProtoSmart
Wszystko w jednym miejscu: bez Excela, Worda i ręcznego liczenia.

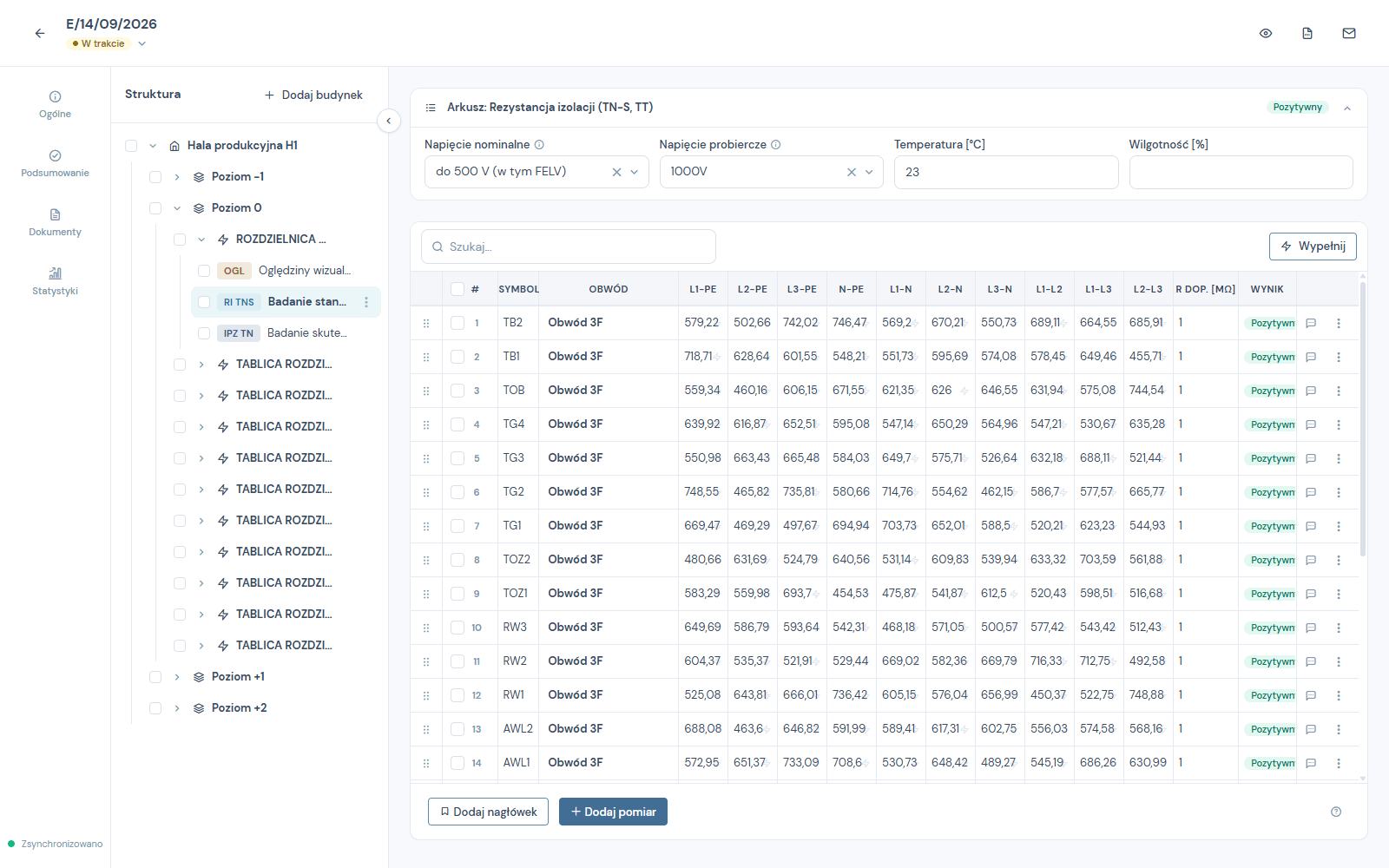

Wybierz arkusz pomiarowy
Aplikacja pokazuje arkusz odpowiedni dla układu sieci, z czteroma przewodami (TN-C) albo pięcioma (TN-S oraz TT).
Wybierz napięcie probiercze
250 V dla obwodów do 120 V, 500 V dla typowych obwodów 230 albo 400 V, 1000 V dla wyższych napięć. Napięcie wybierasz z listy w arkuszu pomiarów (domyślnie 500 V).
Wpisz pomiary między przewodami
Pomiary między każdą parą przewodów (faza-faza, faza-neutralny, faza-ochronny). Aplikacja sprawdza, czy każda wartość spełnia minimum.
Wynik w protokole
Wszystkie wiersze pomiarów lądują w arkuszu z oznaczeniem pozytywny, negatywny albo z uwagami.

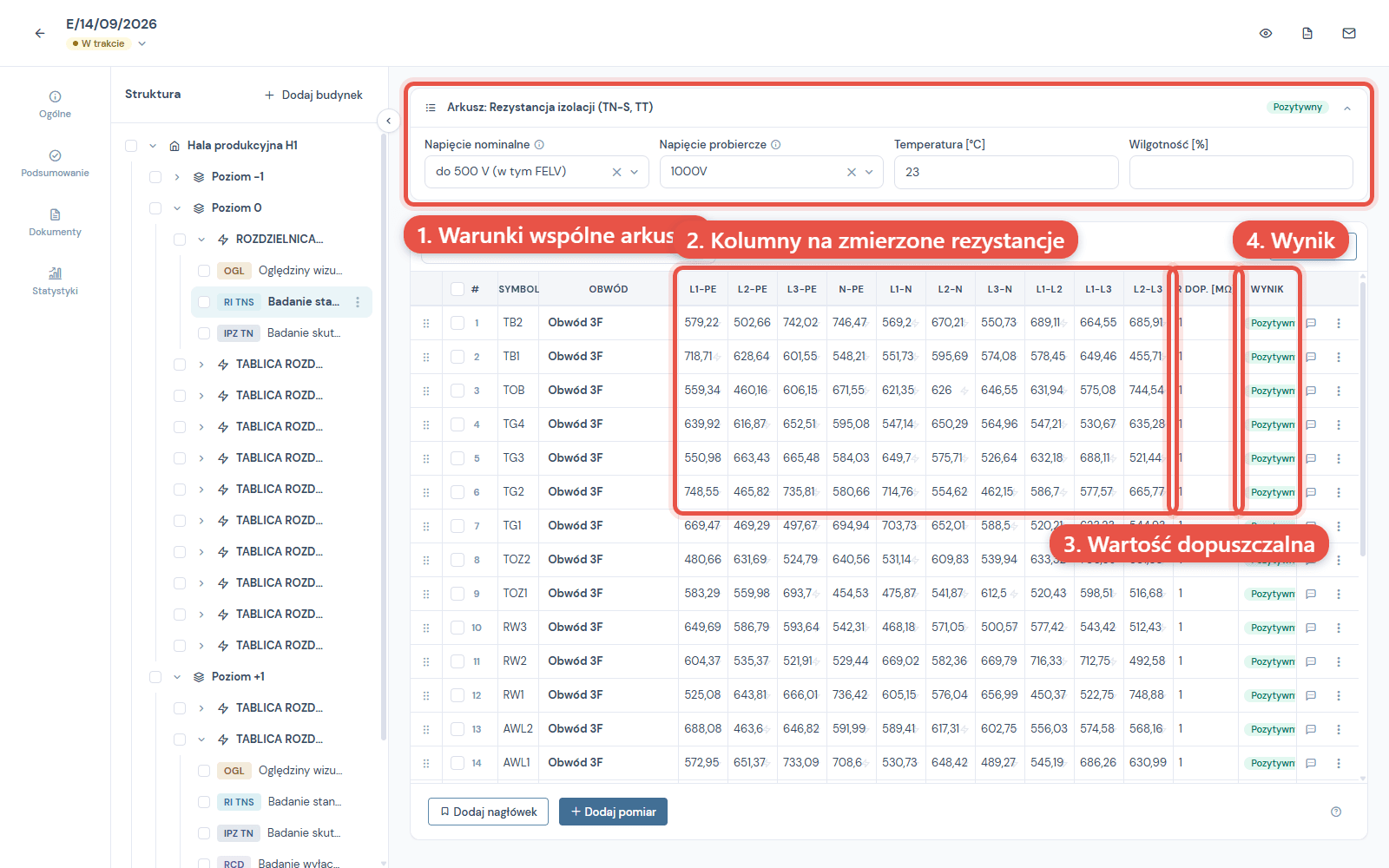

Wszystkie pary przewodów w jednym arkuszu pomiarowym
Dla układu TN-S oraz TT mierzysz między każdą fazą a fazą, każdą fazą a neutralnym oraz każdą fazą a ochronnym. Dla TN-C pomiary obejmują też przewód ochronno-neutralny. Arkusz ma kolumnę dla każdej pary: wpisujesz tylko te, które zmierzyłeś, aplikacja porównuje je z wartością dopuszczalną.
- Pomiar faza-faza dla trzech faz
- Pomiar faza-neutralny dla układów z osobnym N
- Pomiar faza-ochronny dla wszystkich układów
- Wartość dopuszczalna porównana automatycznie (domyślnie 1 MΩ)
Najczęstsze pytania
Co się dzieje, kiedy wartość pomiaru jest poniżej 1 MΩ?
Aplikacja oznacza wiersz jako wynik negatywny. Typową przyczyną jest zła izolacja przewodu, wilgoć w instalacji albo nieodłączony odbiornik. Możesz dopisać uwagę i zalecić powtórzenie pomiaru.
Czy mogę wykonać pomiar dla obwodu jednofazowego?
Tak. W arkuszu wybierasz tylko pary przewodów, które są w obwodzie (faza-neutralny, faza-ochronny, neutralny-ochronny).
Jakie napięcie probiercze wybrać dla typowej instalacji?
Dla obwodów 230 V albo 400 V wybierasz 500 V napięcia probierczego. Dla obwodów niskonapięciowych do 120 V wystarczy 250 V. Dla obwodów powyżej 500 V wybierasz 1000 V.
Czy mogę dodać uwagi do pomiaru, na przykład o wilgotności w obiekcie?
Tak. Każdy wiersz pomiaru ma osobne pole na uwagi. Pole uwag pojawia się w pliku PDF razem z wartościami.
