Protokoły z pomiarów instalacji elektrycznych
Budynek, piętra, rozdzielnice i obwody układasz tak, jak chodzisz po obiekcie. Wpisujesz wynik z miernika, aplikacja porównuje go z wartością dopuszczalną i sama stawia orzeczenie.
- Oględziny i 9 rodzajów pomiarów
- Ocena wyniku od razu
- Praca bez zasięgu
- PDF u klienta
Od pustego protokołu do PDF w czterech krokach
Struktura protokołu odpowiada temu, co widzisz na obiekcie, więc nie przepisujesz niczego dwa razy.

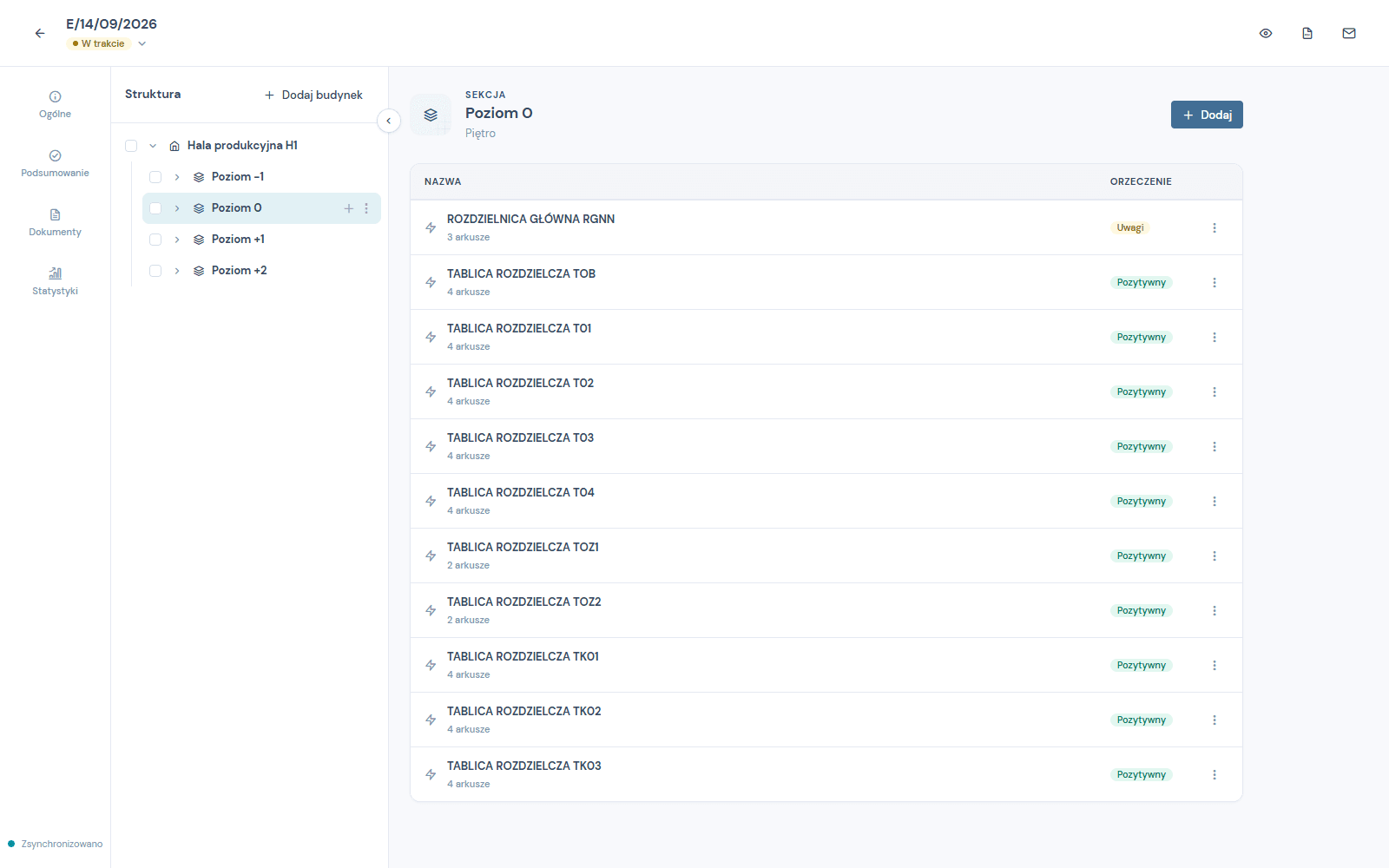

Zbuduj strukturę obiektu
Budynek, piętra, rozdzielnice i złącza. Każda rozdzielnica ma własne arkusze, a kolejność ustawiasz przeciągnięciem.
Dodaj arkusze pomiarowe
Do rozdzielnicy dokładasz tyle arkuszy, ile realnie robisz: oględziny, ciągłość, rezystancja izolacji, RCD, impedancja pętli zwarcia.
Wpisuj wyniki przy pomiarze
Zabezpieczenie wybierasz z biblioteki, wpisujesz zmierzoną wartość. Prąd Ia, wartość dopuszczalna i orzeczenie liczą się same.
Zamknij protokół u klienta
Orzeczenie, terminy kolejnych badań i PDF z danymi miernika oraz uprawnieniami wykonawcy.

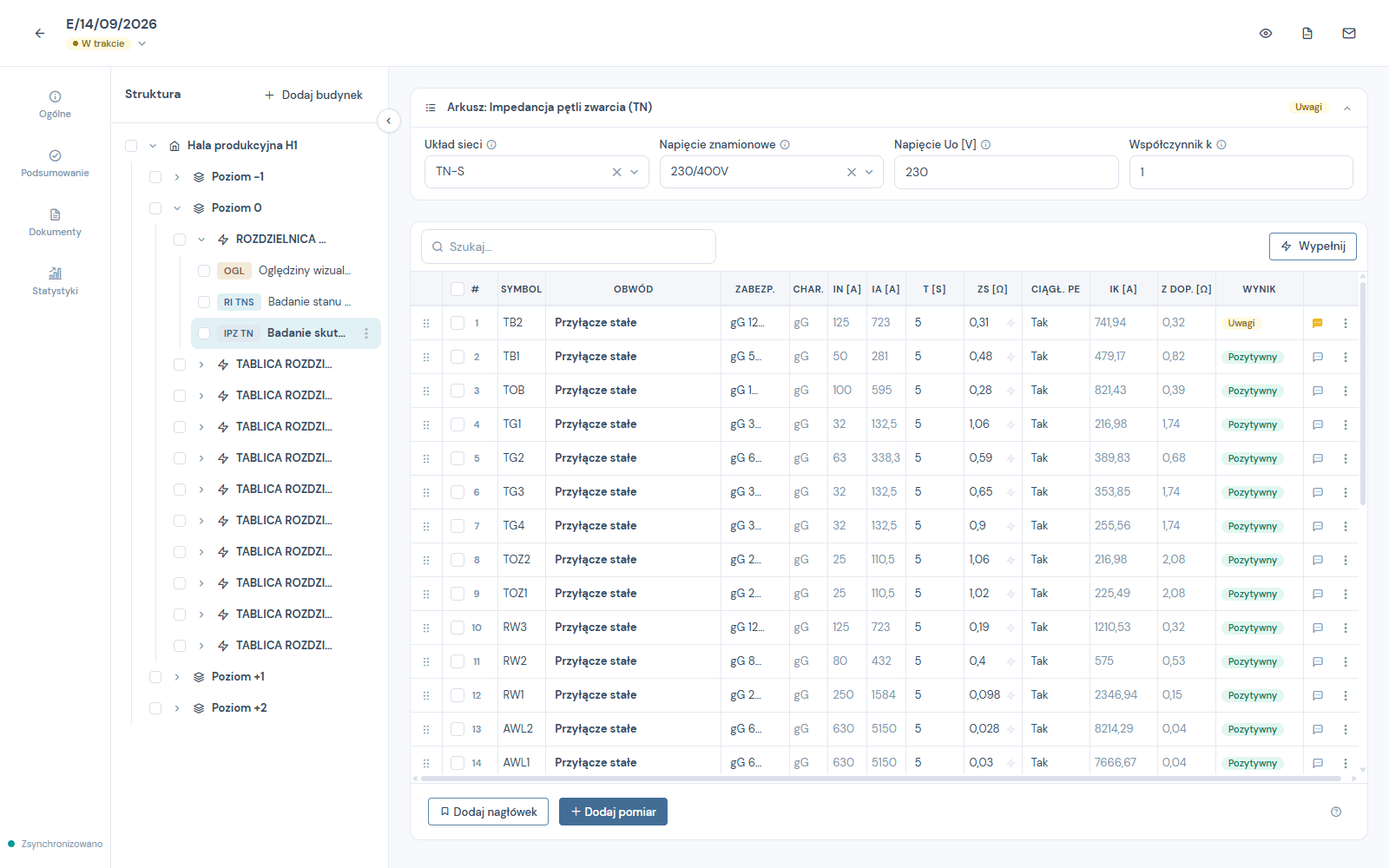

Wpisujesz zmierzoną wartość, resztę widzisz od razu
W arkuszu impedancji pętli zwarcia wybierasz zabezpieczenie z biblioteki, a aplikacja podstawia prąd wyłączający Ia i liczy wartość dopuszczalną dla podanego czasu wyłączenia. Wynik pojawia się w wierszu razem z prądem zwarciowym Ik.
Nie ma tabelek z charakterystykami na kolanie i nie ma liczenia kalkulatorem w telefonie.
- Biblioteka zabezpieczeń z charakterystykami B, C, D oraz wkładkami gG, gL, gF i aM
- Prąd Ia i wartość dopuszczalna podstawiane z układu sieci, napięcia Uo i współczynnika k
- Wynik pozytywny, negatywny albo z uwagą, wyliczany w tym samym wierszu
- Kolumna ciągłości PE obok impedancji, bo sprawdzasz to przy tym samym gnieździe
Arkusze pomiarowe w protokole elektrycznym
Pierwsze dziewięć arkuszy dodajesz do rozdzielnicy. Uziemienie i rezystywność gruntu wieszasz na szynie uziemiającej, bo tam się je robi. Dokument tekstowy dokładasz wszędzie tam, gdzie chcesz wstawić opis albo załącznik bez tabeli.
Oględziny wizualne
Wpisujesz: gotowy zestaw punktów z biblioteki albo pojedyncze pozycje, wynik przy każdej z nich. Aplikacja: orzeczenie całej sekcji oględzin.
Ciągłość przewodów ochronnych
Wpisujesz: zmierzona rezystancja, wartość wymagana. Aplikacja: porównanie z wartością dopuszczalną i wynik.
Rezystancja izolacji (TN-S, TT)
Wpisujesz: napięcie probiercze, wartości od L1-PE do L2-L3, temperatura, wilgotność. Aplikacja: wartość dopuszczalna wg napięcia nominalnego, wynik wiersza.
Rezystancja izolacji (TN-C)
Wpisujesz: to samo dla układu z przewodem PEN. Aplikacja: wartość dopuszczalna i wynik.
Rezystancja izolacji metodą zwartych przewodów
Wpisujesz: wartość dla zwartych żył, napięcie probiercze. Aplikacja: wartość dopuszczalna i wynik.
Rezystancja izolacji kabli
Wpisujesz: pomiar do 5000 V dla kabli zasilających. Aplikacja: wartość dopuszczalna i wynik.
Badanie wyłączników różnicowoprądowych
Wpisujesz: typ RCD z biblioteki, krotność, zmierzony czas i prąd zadziałania, przycisk TEST. Aplikacja: dopuszczalny czas, zakres prądu zadziałania, wynik.
Impedancja pętli zwarcia (TN)
Wpisujesz: zabezpieczenie, czas wyłączenia, zmierzone Zs, ciągłość PE. Aplikacja: prąd Ia, prąd zwarciowy Ik, wartość dopuszczalna, wynik.
Impedancja pętli zwarcia (TT)
Wpisujesz: to samo dla układu TT. Aplikacja: kryterium właściwe dla TT i wynik.
Badanie rezystancji uziemienia
Wpisujesz: rodzaj i materiał uziomu, metoda pomiaru, stan gruntu, temperatura i wilgotność, zmierzona rezystancja. Aplikacja: porównanie z wartością dopuszczalną i wynik.
Pomiar rezystywności gruntu metodą Wennera
Wpisujesz: rozstaw elektrod i zmierzone wartości. Aplikacja: rezystywność gruntu do doboru uziomu.
Wynik wpisujesz na miejscu, a nie wieczorem z notatek
Ten sam protokół otwierasz na telefonie. Wiersz pomiaru rozwija się w formularz z tymi samymi polami co na komputerze, więc wartość wpisujesz zaraz po pomiarze.
Uwagę wybierasz z biblioteki albo piszesz własną, a ona zostaje na kolejne protokoły.
- Kolorowy pasek statusu przy każdym wierszu pokazuje, co jest jeszcze nieuzupełnione
- Aplikacja działa bez internetu, a dane wysyła do chmury po powrocie zasięgu
- Zdjęcie usterki robisz z poziomu pomiaru
- Ten sam protokół otwierasz potem na komputerze i kończysz opis
Co realnie skraca protokół
Funkcje, które powstały z sytuacji przy pracy, a nie z listy życzeń.
Kopiowanie wierszy
Zaznaczasz wiersze i wstawiasz ich kopie pod ostatnim zaznaczonym albo na koniec tabeli. Powtarzalny obwód wpisujesz raz.
Schowek między arkuszami
Skopiowane wiersze wklejasz w innym arkuszu, także w innym protokole. Schowek działa też na telefonie.
Gotowa lista z biblioteki
Zamiast wpisywać pozycje od zera, wczytujesz szablon. Własne pozycje zostają na kolejne przeglądy.
Uwaga i zalecenie dla zaznaczonych
Jednym wpisem dopisujesz uwagę do wielu wierszy naraz, bez kasowania tego, co już w nich jest.
Podpowiedzi z Twojej biblioteki
Uwagi, zalecenia i orzeczenia, których używasz najczęściej, stoją na górze listy. Ta sama fraza nie wraca do przepisywania.
Skróty klawiaturowe
Tab i strzałki prowadzą po komórkach, Enter otwiera edycję, a wpisany znak od razu filtruje listę wyboru.
Najczęstsze pytania
Czy mogę mieć w jednym protokole kilka rozdzielnic?
Tak. Struktura jest drzewem: budynek, piętro, rozdzielnica. Rozdzielnic dokładasz tyle, ile ma obiekt, a każda ma własny zestaw arkuszy i własne orzeczenie.
Skąd aplikacja bierze wartość dopuszczalną?
Z danych, które wpisujesz w nagłówku arkusza i przy pomiarze: układ sieci, napięcie Uo, czas wyłączenia, charakterystyka i prąd znamionowy zabezpieczenia. Przy rezystancji izolacji z napięcia probierczego. Wartość dopuszczalna stoi w wierszu obok wyniku, więc sprawdzisz ją w każdej chwili.
Czy protokół da się zrobić bez zasięgu?
Tak. Aplikacja zapisuje wszystko lokalnie i synchronizuje po powrocie do sieci. W piwnicy i w hali pracujesz tak samo jak w biurze.
Czy dane miernika i uprawnienia są na wydruku?
Tak. Miernik z numerem seryjnym i datą świadectwa wzorcowania oraz wykonawcę z numerem uprawnień dodajesz raz w ustawieniach, a potem aplikacja wstawia je do każdego protokołu.
W którym pakiecie jest protokół elektryczny?
W każdym, łącznie z najtańszym pakietem Single. Przez pierwsze 14 dni masz dostęp do wszystkich siedmiu rodzajów protokołów, więc sprawdzisz też fotowoltaikę, odgromówkę czy elektronarzędzia. Ceny znajdziesz w cenniku.
Czy mogę przenieść protokoły ze starego programu?
Tak. Aplikacja importuje dane z bazy Proton+ oraz z pliku. Struktura obiektu zostaje w aplikacji, więc kolejny przegląd tego samego obiektu zaczynasz od gotowego szkieletu.
W ProtoSmart zrobisz też inne rodzaje protokołów
Wszystkie na jednym koncie, dla tego samego klienta i tego samego obiektu.
Protokoły instalacji odgromowych
Złącza kontrolne, ciągłość przewodów piorunochronnych i rezystancja uziemienia z warunkami pomiaru.
ZobaczProtokoły wyłącznika ppoż.
Checklista oględzin, próba rozłączenia obwodów i sprawdzenie selektywności obwodów pożarowych.
ZobaczProtokoły elektronarzędzi
Klasa ochronności, rezystancja przewodu PE z korektą na długość, rezystancja izolacji i prąd upływu.
ZobaczZrób pierwszy protokół elektryczny na najbliższym przeglądzie
Załóż konto i sprawdź na własnym obiekcie, ile zostaje Ci wieczorem.
