Protokoły fotowoltaiczne

Protokoły z badań instalacji fotowoltaicznych

Instalacja rozbita na trzy poziomy: system, falowniki i stringi. Każdy string ma własną rezystancję izolacji i biegunowość, każdy falownik własne pomiary po stronie prądu przemiennego.

  • Trzy poziomy struktury
  • Strona stała i przemienna
  • Pomiary łańcucha Voc i Isc
  • Praca bez zasięgu
3 poziomy
System, falownik i string, każdy z własnymi arkuszami
5 arkuszy
Do wyboru przy każdym stringu po stronie stałej
5 wartości
Pomiary łańcucha: Voc, Isc, Vmpp, Impp i Pmpp
14 dni
Pełny dostęp na start, bez karty
Jak to działa

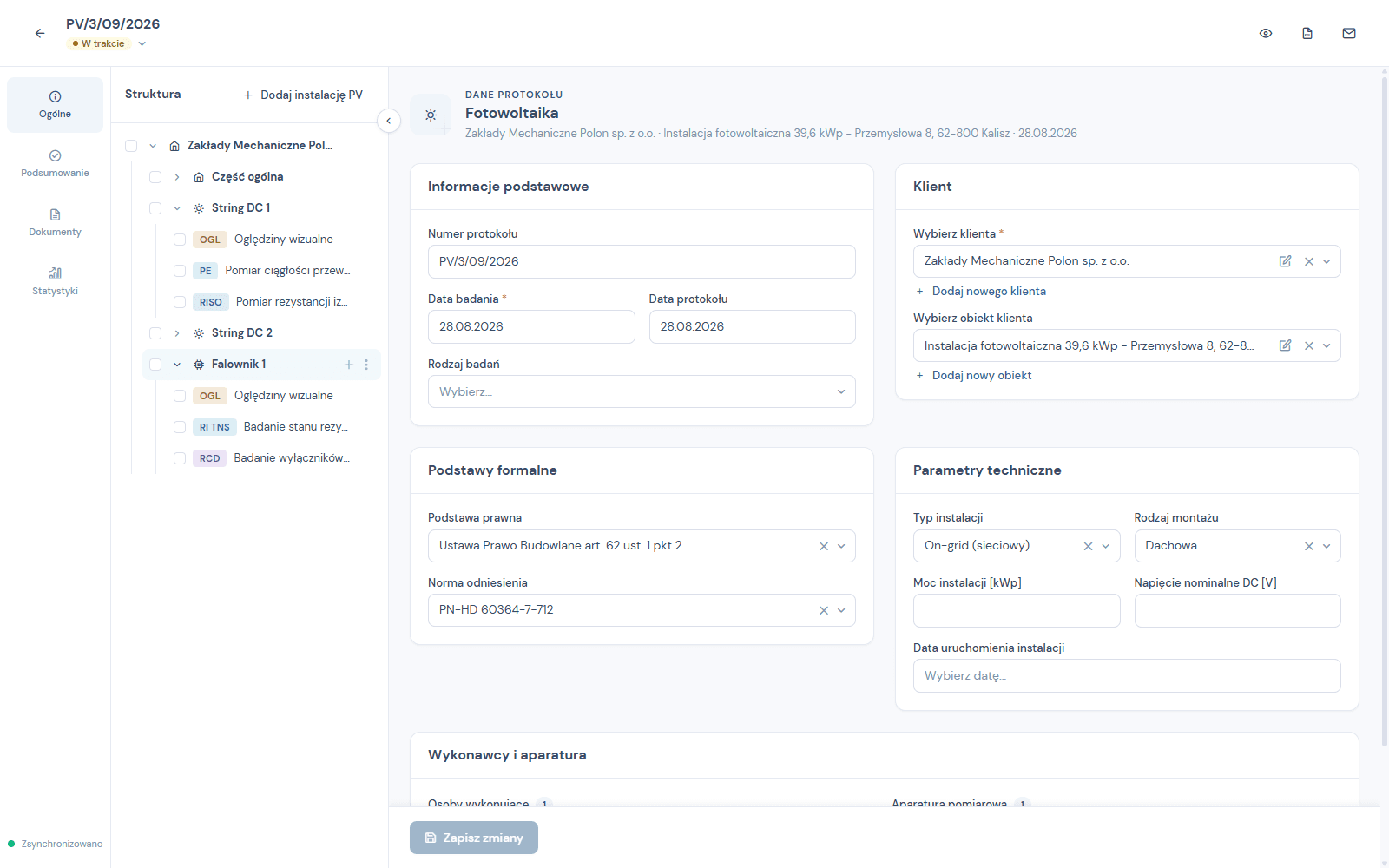

Protokół ma tę samą strukturę co instalacja

Nie dublujesz oględzin przy każdym stringu i nie mieszasz strony stałej z przemienną.

  1. Wpisz dane systemu

    Typ instalacji, rodzaj montażu, moc w kWp, napięcie nominalne strony stałej i data uruchomienia.

  2. Dodaj falowniki i stringi

    Falownik z modelem, mocą wyjściową i liczbą wejść MPPT. String z modelem panela, liczbą sztuk, orientacją i kątem pochylenia.

  3. Zrób pomiary po obu stronach

    Po stronie stałej rezystancja izolacji i biegunowość każdego stringa, po stronie przemiennej pomiary falownika i wyłączniki różnicowoprądowe.

  4. Zamknij protokół

    Orzeczenie, termin kolejnego badania i gotowy dokument PDF dla inwestora.

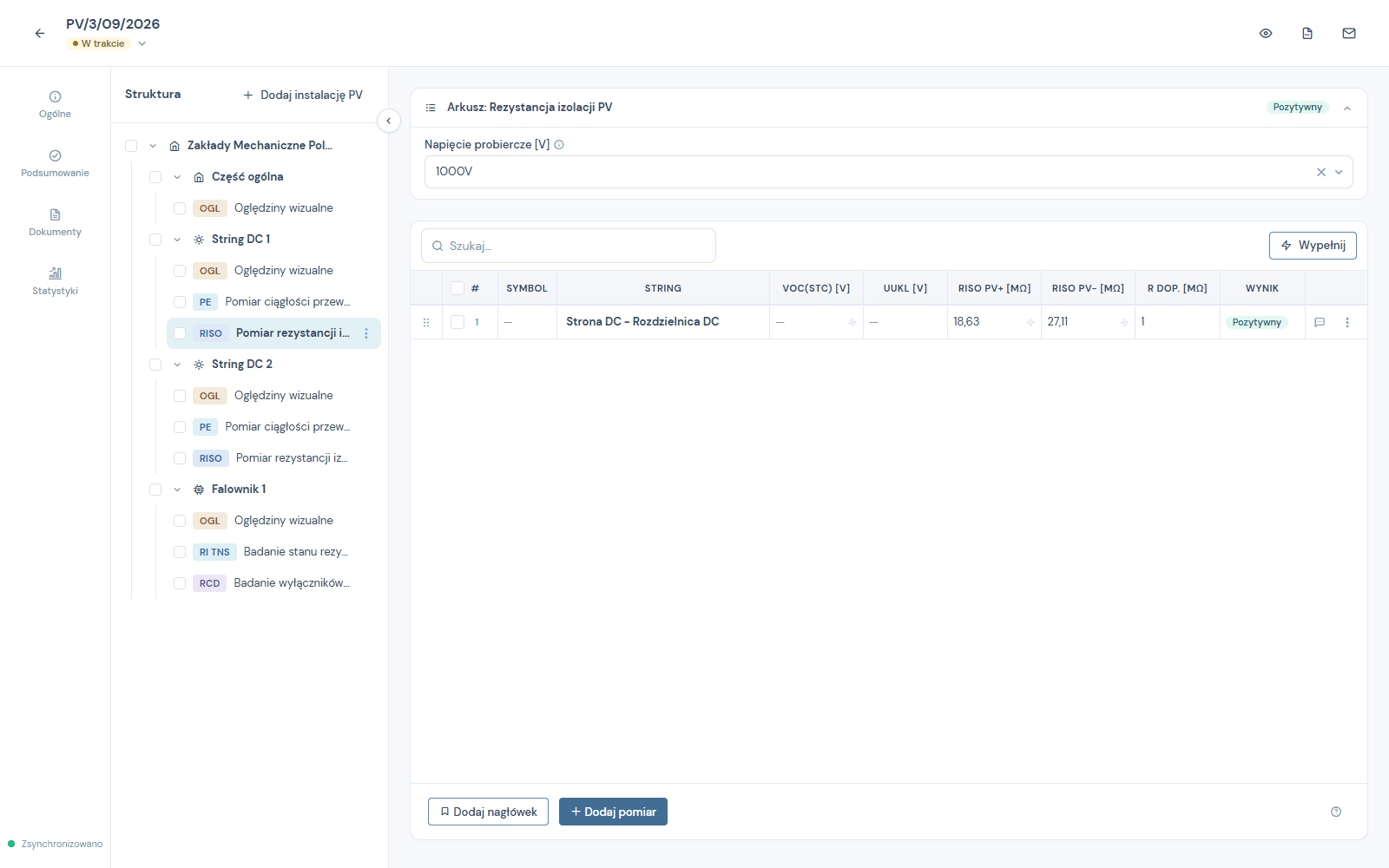

Strona prądu stałego

Rezystancja izolacji liczona dla każdego stringa osobno

Napięcie probiercze wybierasz w nagłówku arkusza, zgodnie z napięciem nominalnym strony stałej. Dla każdego stringa wpisujesz rezystancję bieguna dodatniego i ujemnego, a aplikacja porównuje obie wartości z wartością dopuszczalną.

Biegunowość i pomiary łańcucha prowadzisz w tym samym miejscu, więc jeden string to jeden komplet danych.

  • Riso plus i Riso minus w jednym wierszu, obok wartość dopuszczalna
  • Napięcie obwodu otwartego Voc i napięcie układu przy tym samym stringu
  • Test biegunowości z oznaczeniem wyniku dla obu biegunów
  • Pomiary łańcucha: Voc, Isc, Vmpp, Impp i moc Pmpp

Co zapisujesz na każdym poziomie instalacji

Ten sam podział aplikacja drukuje w protokole, więc inwestor widzi, który string był badany.

System (cała instalacja)

Arkusze: oględziny wizualne, rezystancja uziemienia, dokument tekstowy. Pola: typ instalacji, rodzaj montażu, moc w kWp, napięcie nominalne strony stałej, data uruchomienia.

Falownik

Arkusze: oględziny, ciągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarcia, badanie RCD, uziemienie. Pola: model, numer seryjny, moc wyjściowa prądu przemiennego, liczba wejść MPPT.

String po stronie stałej

Arkusze: oględziny, ciągłość, rezystancja izolacji PV, biegunowość, pomiary łańcucha. Pola: model panela, liczba paneli, wejście MPPT, orientacja, kąt pochylenia.

Struktura zamiast jednej długiej tabeli

Dwadzieścia stringów nie robi z protokołu bałaganu

Każdy string i każdy falownik jest osobnym elementem drzewa, z własnym kompletem arkuszy i własnym orzeczeniem. Widać od razu, gdzie czegoś brakuje, i nie szukasz wiersza w tabeli na trzysta pozycji.

Oględziny całego systemu robisz raz, w części ogólnej.

  • Elementy dodajesz w drzewie, a kolejność zmieniasz przeciągnięciem
  • Każdy element ma własne orzeczenie, całość składa się w orzeczenie protokołu
  • Zakładka Statystyki liczy, ile pomiarów jest pozytywnych, a ile z uwagami
  • Zdjęcia z terenu podpinasz do konkretnego stringa

Co realnie skraca protokół

Funkcje, które powstały z sytuacji przy pracy, a nie z listy życzeń.

Kopiowanie wierszy

Zaznaczasz wiersze i wstawiasz ich kopie pod ostatnim zaznaczonym albo na koniec tabeli. Powtarzalny obwód wpisujesz raz.

Schowek między arkuszami

Skopiowane wiersze wklejasz w innym arkuszu, także w innym protokole. Schowek działa też na telefonie.

Gotowa lista z biblioteki

Zamiast wpisywać pozycje od zera, wczytujesz szablon. Własne pozycje zostają na kolejne przeglądy.

Uwaga i zalecenie dla zaznaczonych

Jednym wpisem dopisujesz uwagę do wielu wierszy naraz, bez kasowania tego, co już w nich jest.

Podpowiedzi z Twojej biblioteki

Uwagi, zalecenia i orzeczenia, których używasz najczęściej, stoją na górze listy. Ta sama fraza nie wraca do przepisywania.

Skróty klawiaturowe

Tab i strzałki prowadzą po komórkach, Enter otwiera edycję, a wpisany znak od razu filtruje listę wyboru.

Najczęstsze pytania

Czy mogę dodać kilka falowników w jednym protokole?

Tak. Każdy falownik to osobny element z własnym modelem, mocą wyjściową i liczbą wejść MPPT, a pod nim wiszą jego arkusze pomiarowe.

Jak wygląda pomiar rezystancji izolacji po stronie stałej?

W nagłówku arkusza wybierasz napięcie probiercze zgodne z napięciem nominalnym strony stałej. W wierszu stringa wpisujesz wartość dla bieguna dodatniego i ujemnego, a obok stoi wartość dopuszczalna i wynik.

Czy aplikacja obsługuje wyłączniki różnicowoprądowe typu B?

Tak. Typ wyłącznika wybierasz z biblioteki przy falowniku, razem z prądem znamionowym i prądem różnicowym. Krotność i zmierzone wartości wpisujesz w arkuszu badania RCD.

Czy da się zrobić protokół bez zasięgu na dachu?

Tak. Dane zapisują się lokalnie i synchronizują po powrocie do sieci.

W którym pakiecie jest protokół fotowoltaiczny?

W pakiecie Business i wyżej. Przez pierwsze 14 dni masz dostęp do wszystkich siedmiu rodzajów protokołów, więc sprawdzisz fotowoltaikę na własnej instalacji, zanim wybierzesz pakiet. Ceny znajdziesz w cenniku.
