Protokoły z badań elektronarzędzi i urządzeń
Setki urządzeń w jednym protokole, każde z własną kartą. Wpisujesz klasę ochronności i zmierzone wartości, a progi dopuszczalne aplikacja dobiera sama.
- Progi wg klasy ochronności
- Korekta RPE na długość przewodu
- Katalog narzędzi klienta
- Praca bez zasięgu
Sto urządzeń w hali to nie sto tabelek
Karta urządzenia ma zawsze ten sam układ, więc idziesz po hali i wypełniasz kolejne, bez szukania właściwej rubryki.
Dodaj grupę i urządzenia
Nazwa urządzenia, numer inwentarzowy, producent i model. Urządzenie możesz powiązać z katalogiem narzędzi klienta.
Wybierz klasę ochronności
Klasa I, II albo III. Aplikacja od razu ustawia, które pomiary są wymagane, a które nie dotyczą.
Wpisz zmierzone wartości
Rezystancja przewodu ochronnego, rezystancja izolacji, prąd upływu i próba funkcjonalna. Progi widzisz pod każdym polem.
Zamknij protokół
Orzeczenie dla każdego urządzenia, wykaz zaleceń i termin kolejnego badania.
Element grzejny zmienia wymaganą rezystancję izolacji, a długość przewodu zmienia próg RPE
Zaznaczasz, że urządzenie ma element grzejny, i wymagana rezystancja izolacji schodzi z wartości podstawowej na 0,3 megaoma. Wpisujesz długość przewodu zasilającego, a dopuszczalna rezystancja przewodu ochronnego rośnie o 0,1 oma na każde rozpoczęte 7,5 metra powyżej 5 metrów, maksymalnie do 1 oma.
Progi pochodzą z PN-EN 50699 i są w aplikacji w jednym miejscu, więc ocena, wydruk i podpowiedź w polu mówią to samo.
- Klasa ochronności I, II albo III steruje zestawem wymaganych pomiarów
- Przy klasie III pomiar prądu upływu nie jest wymagany i aplikacja o niego nie pyta
- Norma badania do wyboru: badania okresowe albo badania po naprawie
- Wynik urządzenia liczony z pomiarów i z checklisty oględzin

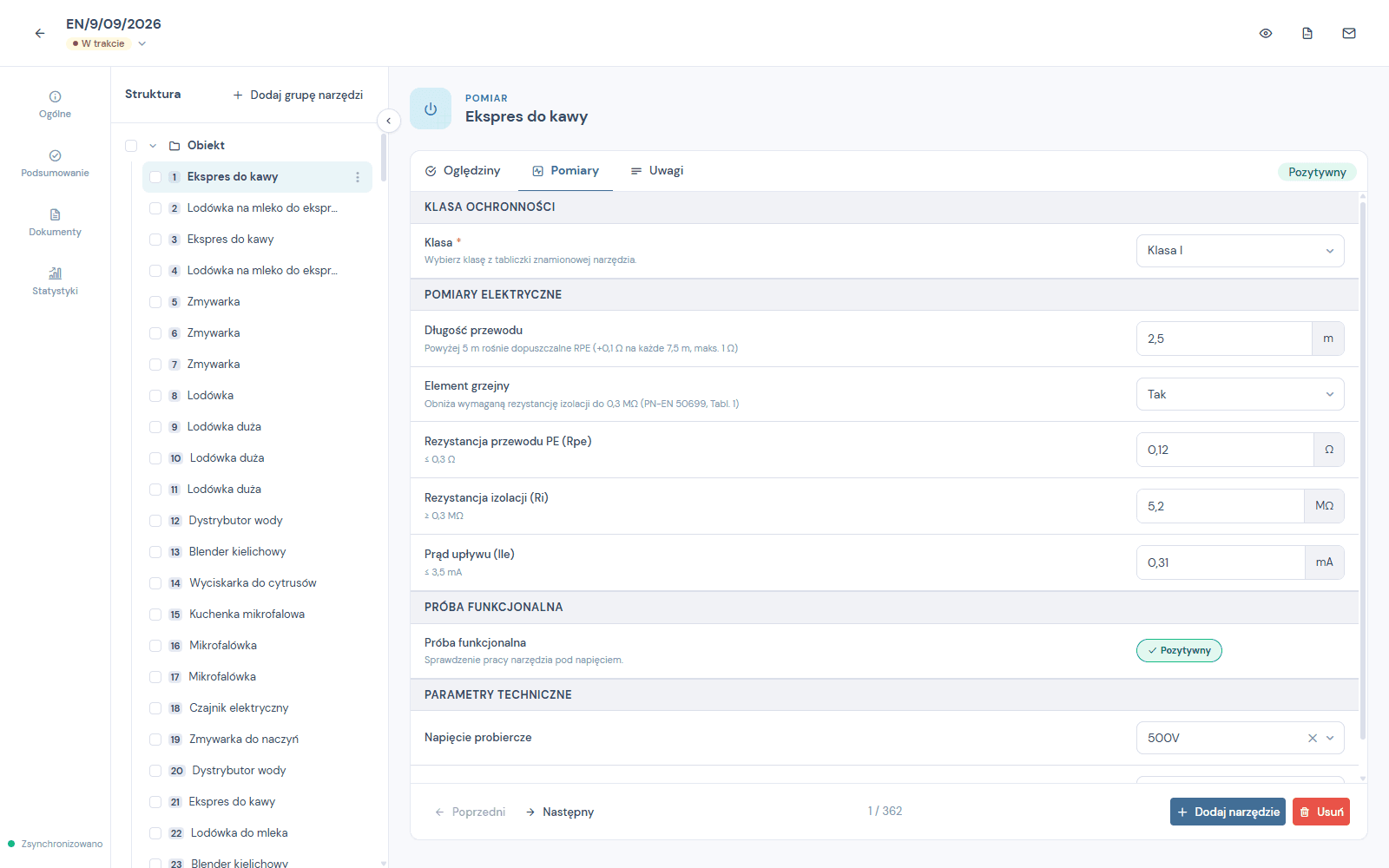

Co wpisujesz na karcie urządzenia
Numer inwentarzowy i powiązanie z katalogiem narzędzi klienta sprawiają, że przy kolejnym przeglądzie widzisz historię tego samego urządzenia.
Klasa ochronności
Pola: klasa I, II albo III z tabliczki znamionowej. Ocena: decyduje o tym, które pomiary są wymagane.
Rezystancja przewodu ochronnego
Pola: zmierzona wartość, długość przewodu zasilającego. Ocena: do 5 metrów próg 0,3 oma, powyżej rośnie o 0,1 oma na każde rozpoczęte 7,5 metra, maksymalnie 1 om.
Rezystancja izolacji
Pola: zmierzona wartość, znacznik elementu grzejnego, napięcie probiercze. Ocena: próg zależny od klasy ochronności i od tego, czy urządzenie ma element grzejny.
Prąd upływu
Pola: zmierzona wartość w miliamperach. Ocena: porównanie z wartością dopuszczalną, przy klasie III pomiar niewymagany.
Próba funkcjonalna
Pola: wynik sprawdzenia pracy urządzenia pod napięciem. Ocena: wynik negatywny przesądza o orzeczeniu urządzenia.
Oględziny
Pola: checklista: stan obudowy, przewodu, wtyczki, dławnicy, wyłącznika, tabliczki, osłon, śladów przegrzania. Ocena: orzeczenie sekcji oględzin, punkty edytujesz w bibliotece.

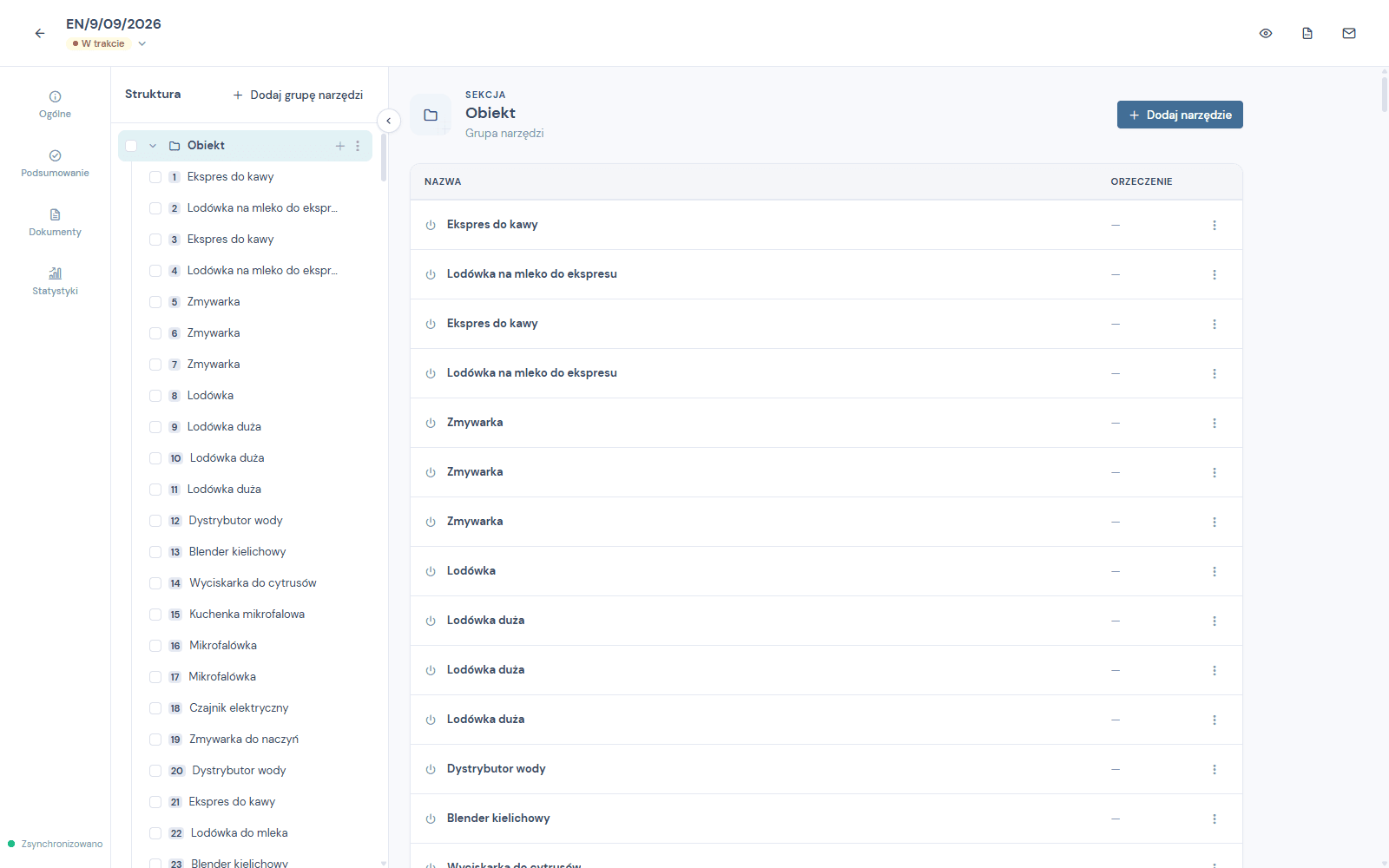

Widzisz od razu, które urządzenia mają już orzeczenie
Grupa narzędzi zawiera wszystkie urządzenia z obiektu, a w kolumnie orzeczenia widać, co jest zrobione, a co czeka. Kolejne urządzenie otwierasz strzałką, bez wracania do listy.
Nazwy powtarzalne, takie jak zmywarka czy mikrofalówka, dodajesz raz i kopiujesz.
- Licznik pozycji w rogu karty pokazuje, gdzie jesteś na liście
- Kolejność urządzeń ustawiasz przeciągnięciem w drzewie
- Zdjęcie tabliczki znamionowej podpinasz do urządzenia
- Zakładka Statystyki liczy pozytywne, negatywne i te z uwagami
Co realnie skraca protokół
Funkcje, które powstały z sytuacji przy pracy, a nie z listy życzeń.
Karty przełączane strzałkami
Poprzedni i następny bez wracania do listy. Licznik w rogu pokazuje, na której pozycji jesteś.
Checklista ustawiona raz
Punkty oględzin trzymasz w bibliotece. Zmieniasz je u siebie i wracają w każdym kolejnym protokole.
Gotowa lista z biblioteki
Nową pozycję zaczynasz od wczytania gotowej listy, a nie od pustej kartki.
Zdjęcie przy pozycji
Zdjęcie tabliczki albo usterki robisz z poziomu karty i ląduje w załącznikach protokołu.
Podpowiedzi z Twojej biblioteki
Uwagi, zalecenia i orzeczenia, których używasz najczęściej, stoją na górze listy.
Praca bez zasięgu
Dane zapisują się lokalnie, a po powrocie sieci aplikacja wysyła je do chmury. Piwnica i hala nie przerywają pracy.
Najczęstsze pytania
Ile urządzeń mogę wpisać w jednym protokole?
Nie ma limitu. Protokół z kilkuset urządzeniami działa tak samo jak z dziesięcioma, bo każde urządzenie jest osobną kartą, a nie wierszem w rozjeżdżającej się tabeli.
Skąd biorą się progi dopuszczalne?
Z PN-EN 50699. Aplikacja dobiera je do klasy ochronności, obecności elementu grzejnego i długości przewodu zasilającego. Próg jest widoczny pod polem, więc widzisz go w chwili wpisywania wyniku.
Czy obsłużę badania po naprawie?
Tak. W polu normy badania wybierasz PN-EN 50678, czyli badania urządzeń po naprawie. Progi są takie same, różni się podstawa i zakres badań.
Czy urządzenie zostaje w bazie na kolejny rok?
Tak. Urządzenie możesz powiązać z katalogiem narzędzi klienta, dzięki czemu przy kolejnym przeglądzie masz jego dane i historię badań.
W którym pakiecie są protokoły elektronarzędzi?
W pakiecie Business i wyżej. Przez pierwsze 14 dni masz dostęp do wszystkich siedmiu rodzajów protokołów. Ceny znajdziesz w cenniku.
