Protokół elektronarzędzi krok po kroku
Badania okresowe urządzeń: klasa ochronności, rezystancja przewodu ochronnego, rezystancja izolacji i prąd upływu.
Ostatnia aktualizacja:
Protokół elektronarzędzi obsługuje badanie sprzętu, a nie instalacji. Struktura to lista urządzeń, a każde ma własną checklistę oględzin i pomiary zależne od klasy ochronności.
Ten rodzaj protokołu radzi sobie z dużą skalą: setki urządzeń mieszczą się w jednym dokumencie, a poruszasz się po nich przyciskami Poprzedni i Następny, bez wracania do drzewa. Podstawa formalna to rozporządzenie MG z 30 października 2002 r. w sprawie minimalnych wymagań BHP w użytkowaniu maszyn, domyślnie § 27 (kontrola okresowa i specjalna), a norma odniesienia to PN-EN 50699.

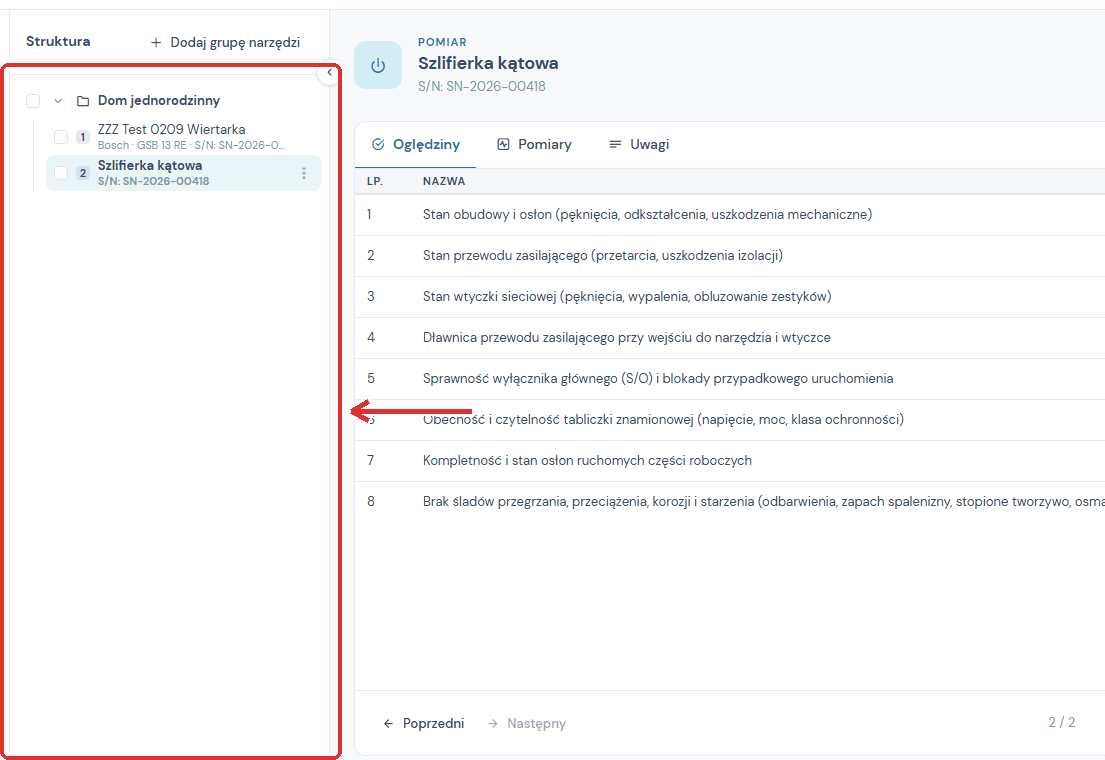

Jak wygląda protokół elektronarzędzi
- Dodaj grupę elektronarzędzi. Przycisk nad listą. Grupa porządkuje sprzęt, na przykład po pomieszczeniach albo po właścicielu.
- Lista urządzeń. Każde urządzenie ma swój numer i nazwę. Kliknięcie otwiera jego kartę.
- Oględziny, Pomiary, Uwagi. Trzy zakładki na karcie urządzenia. W Oględzinach jest gotowa checklista, w Pomiarach formularz zależny od klasy ochronności.
- Checklista oględzin urządzenia. Stan obudowy, stan przewodu zasilającego, stan wtyczki, dławnica, sprawność wyłącznika, czytelność tabliczki znamionowej, kompletność osłon i ślady przegrzania.
- Licznik i przechodzenie między urządzeniami. Przy setkach sprzętów to jedyny sensowny sposób poruszania się po protokole.
- Dodaj elektronarzędzie. Dokłada kolejne urządzenie do grupy. Urządzenia biorą się z katalogu tego klienta, a jeśli katalog jest pusty, w tym samym oknie zakładasz pierwsze. W formularzu jest przycisk Skanuj tabliczkę, który odczytuje dane z tabliczki znamionowej ze zdjęcia.
Pomiary zależą od klasy ochronności
Klasę wybierasz przy urządzeniu (do wyboru I, II albo III) i to ona decyduje, jakie pola zobaczysz w zakładce Pomiary oraz jakie progi aplikacja przyjmie do oceny.
| Pole | Klasa I | Klasa II | Klasa III |
|---|---|---|---|
| Rezystancja przewodu PE (Rpe) | próg 0,3 Ω | pole znika, nie ma przewodu PE | pole znika, nie ma przewodu PE |
| Rezystancja izolacji (Ri) | próg 1 MΩ | próg 2 MΩ | próg 0,25 MΩ |
| Prąd upływu (Ile) | próg 3,5 mA | próg 0,5 mA | pole znika, pomiar niewymagany |
| Próba funkcjonalna | jest | jest | jest |
Dwa pola zmieniają progi same: Długość przewodu (tylko w klasie I: powyżej pięciu metrów dopuszczalna rezystancja przewodu ochronnego rośnie) oraz Element grzejny (w klasach I i II: obniża próg rezystancji izolacji do 0,3 MΩ). Aplikacja pokazuje aktualny próg przy każdym polu, więc nie musisz go pamiętać.
