Pomiary okresowe instalacji elektrycznej: co ile lat? Terminy, zakres i podstawa prawna

„Co ile lat robić pomiary?” pada przy prawie każdym zleceniu. Krótka odpowiedź: instalację elektryczną w obiekcie budowlanym bada się co najmniej raz na 5 lat, bo tak każe Prawo budowlane. Dłuższa odpowiedź jest ciekawsza, bo pięć lat to termin maksymalny, a nie zalecany, i w wielu obiektach zejdziesz z nim znacznie niżej.

Poniżej masz komplet z podstawami: co dokładnie nakazuje ustawa, co doradza norma, skąd naprawdę pochodzi tabela czasokresów krążąca po branżowych blogach i jaki termin obronisz, gdy klient zapyta, dlaczego akurat taki.

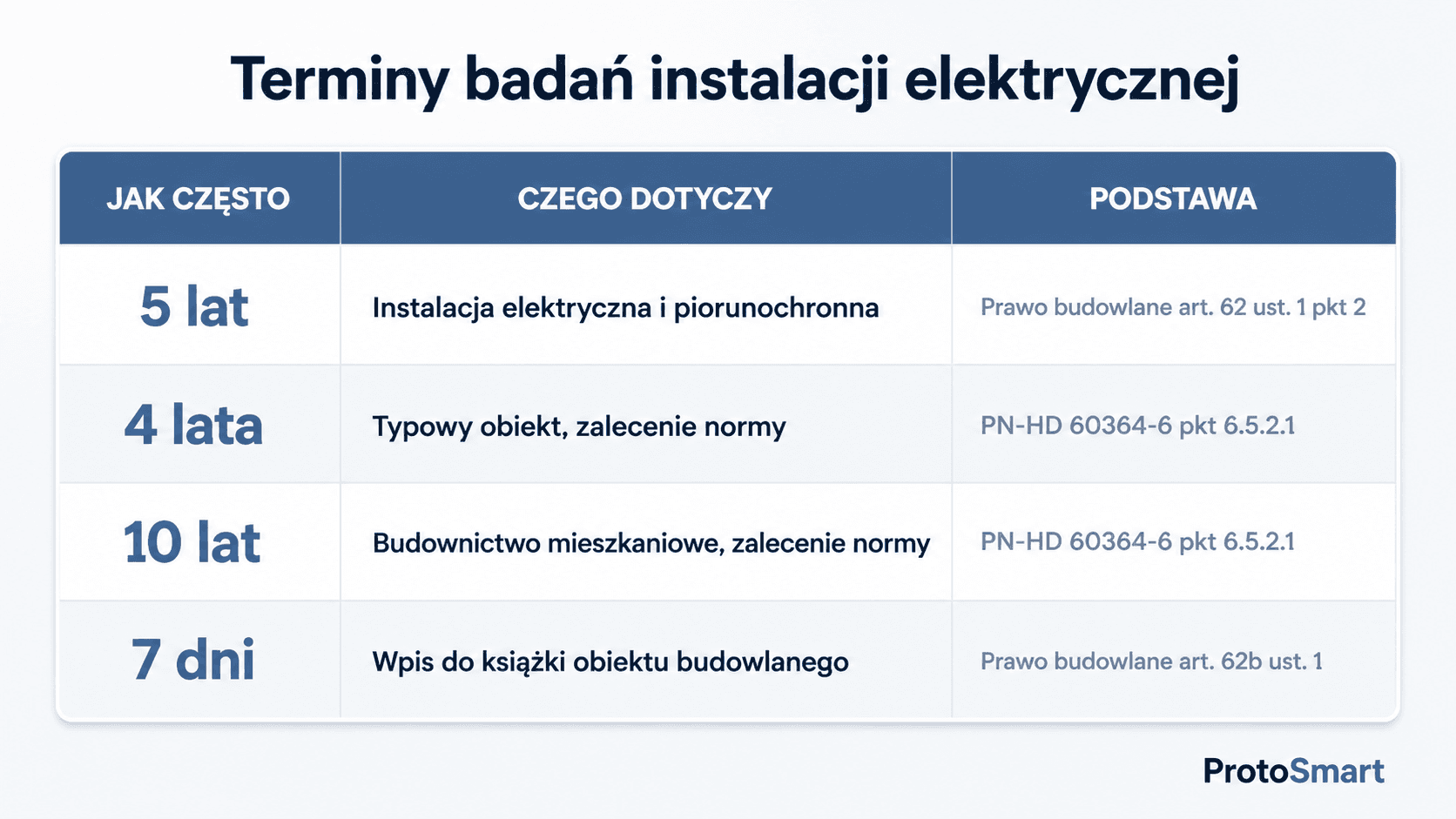

Terminy badań instalacji elektrycznej: tabela z podstawą prawną

Zacznijmy od konkretu. W jednym miejscu wszystko, co wyznacza termin, razem ze źródłem, na które możesz powołać się przed klientem albo inspektorem.

Co dokładnie nakazuje Prawo budowlane

Termin pięcioletni bierze się z art. 62 ust. 1 pkt 2 ustawy. Warto przeczytać go w całości, bo ten sam przepis, który wyznacza częstotliwość, wylicza też zakres badania:

okresowej, co najmniej raz na 5 lat, polegającej na sprawdzeniu stanu technicznego i przydatności do użytkowania obiektu budowlanego, estetyki obiektu budowlanego oraz jego otoczenia; kontrolą tą powinno być objęte również badanie instalacji elektrycznej i piorunochronnej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów

To jest ustawowa lista tego, co musisz zmierzyć i opisać. Rozpisana na pomiary wygląda tak:

• sprawność połączeń czyli ciągłość przewodów ochronnych i połączeń wyrównawczych,
• osprzęt czyli oględziny gniazd, łączników, opraw i rozdzielnic,
• zabezpieczenia i środki ochrony od porażeń czyli skuteczność ochrony przeciwporażeniowej i badanie wyłączników różnicowoprądowych,
• oporność izolacji przewodów czyli rezystancja izolacji,
• uziemienia instalacji i aparatów czyli rezystancja uziemienia, razem z instalacją piorunochronną.

Jeżeli protokół pomija którąkolwiek z tych pozycji, nie realizuje zakresu z ustawy, nawet gdy pomiary same w sobie wykonano poprawnie.

Mit kontroli dwa razy w roku dla dużych obiektów

Art. 62 ust. 1 pkt 3 nakazuje kontrolę dwa razy w roku, do 31 maja i do 30 listopada, dla budynków o powierzchni zabudowy powyżej 2000 m² oraz innych obiektów o powierzchni dachu powyżej 1000 m². Stąd bierze się przekonanie, że w halach i galeriach instalację elektryczną bada się co pół roku.

Przeczytaj ten punkt uważnie: kontrola półroczna dotyczy zakresu, o którym mowa w pkt 1. A instalacja elektryczna i piorunochronna siedzi w pkt 2, czyli w kontroli pięcioletniej. Wielka hala ma więc dwie kontrole rocznie, ale obejmują one elementy narażone na wpływy atmosferyczne, instalacje ochrony środowiska oraz instalacje gazowe i przewody kominowe. Instalacja elektryczna zostaje przy pięcioletnim cyklu z pkt 2.

To nie znaczy, że w hali produkcyjnej masz czekać pięć lat. Znaczy tylko tyle, że skrócenie odstępu wynika z warunków środowiskowych i normy, a nie z przepisu o kontroli półrocznej. Jeżeli klient powołuje się na ten przepis, warto go poprawić i od razu pokazać właściwą podstawę.

Co doradza norma PN-HD 60364-6

Norma nie narzuca sztywnych interwałów. W pkt 6.5.2.1 nakazuje dobrać częstotliwość do rodzaju instalacji i wyposażenia, sposobu użytkowania i pracy, częstotliwości i jakości konserwacji oraz wpływów zewnętrznych, a najdłuższy okres zostawia prawu krajowemu. Podaje przy tym przykłady:

• dla instalacji ogólnie: parę lat, na przykład cztery
• dla budownictwa mieszkaniowego: dłużej, na przykład dziesięć lat; przy zmianie użytkownika lokalu badanie jest zdecydowanie zalecane

Krótszy odstęp norma wskazuje tam, gdzie degradacja instalacji grozi porażeniem, pożarem lub wybuchem, a także w obiektach z instalacjami niskiego i wysokiego napięcia jednocześnie, w obiektach komunalnych, na terenach budowy oraz w instalacjach bezpieczeństwa, takich jak oświetlenie awaryjne.

Dwa zapisy normy, o których mało kto pamięta

• Stały nadzór zamiast badań okresowych (pkt 6.5.2.2). Jeżeli instalacja jest objęta skutecznym nadzorem z profilaktyczną konserwacją prowadzoną przez osoby wykwalifikowane, badania okresowe wolno zastąpić systemem stałej kontroli i konserwacji. Warunek: trzeba zachować zapisy.
• Monitoring zwalnia z pomiaru izolacji (pkt 6.5.1.2). Gdy obwód jest stale monitorowany przez RCM albo IMD i te urządzenia działają, rezystancji izolacji nie trzeba mierzyć. Sprawdzić trzeba natomiast działanie samego RCM lub IMD.

Skąd pochodzi popularna tabela czasokresów

Na wielu polskich stronach znajdziesz tabelę odstępów zależnych od rodzaju pomieszczenia: rok dla pomieszczeń zagrożonych wybuchem, rok dla wilgotnych, pięć lat dla suchych, osobno dla rezystancji izolacji i osobno dla ochrony przeciwporażeniowej. Bywa podpisywana jako wymaganie normy. Nie jest.

Obowiązująca PN-HD 60364-6 nie zawiera tabeli czasokresów z podziałem na rodzaje pomieszczeń. Ta tabela pochodzi z wytycznych branżowych i dawnych przepisów, które od lat nie obowiązują. Powoływanie się na nią jako na normę to prosty sposób, żeby stracić wiarygodność, gdy ktoś sprawdzi źródło.

Zostawiamy ją tu świadomie, bo bywa użytecznym punktem odniesienia przy trudnych warunkach środowiskowych, ale z jasną etykietą: to praktyka branżowa, nie przepis ani nie norma.

Termin, o którym łatwo zapomnieć: 7 dni na wpis do książki obiektu

Art. 62b ust. 1 daje osobie przeprowadzającej kontrolę 7 dni od dnia zakończenia kontroli na wpis do książki obiektu budowlanego, tam gdzie istnieje obowiązek jej prowadzenia. Książka jest dziś prowadzona elektronicznie w systemie c-KOB.

To jedyny termin w całym cyklu, który biegnie po Twojej stronie, a nie po stronie właściciela. Warto go pilnować, bo wykonany przegląd bez wpisu w terminie zostawia lukę w dokumentacji obiektu.

Do tego dochodzi obowiązek z art. 62 ust. 1a: w trakcie kontroli sprawdzasz wykonanie zaleceń z poprzedniej kontroli. Bez poprzedniego protokołu pod ręką nie da się tego zrobić, a norma dokłada swoje w pkt 6.5.1.1: gdy wcześniejszego protokołu nie ma, potrzebna jest wstępna inspekcja, żeby w ogóle zbudować obraz instalacji.

Kto odpowiada za terminowe badania

Za utrzymanie obiektu w należytym stanie technicznym i za terminowe kontrole odpowiada właściciel lub zarządca obiektu. To on zleca badanie i to on ponosi konsekwencje, gdy termin przepadnie. Twoja rola to rzetelnie wykonać pomiary, udokumentować je i wskazać datę kolejnego badania.

Warto to rozdzielenie znać, bo bywa źródłem nieporozumień. Elektryk nie odpowiada za to, że klient nie zamówił przeglądu na czas. Odpowiada za to, co wpisał do protokołu, w tym za termin następnego badania.

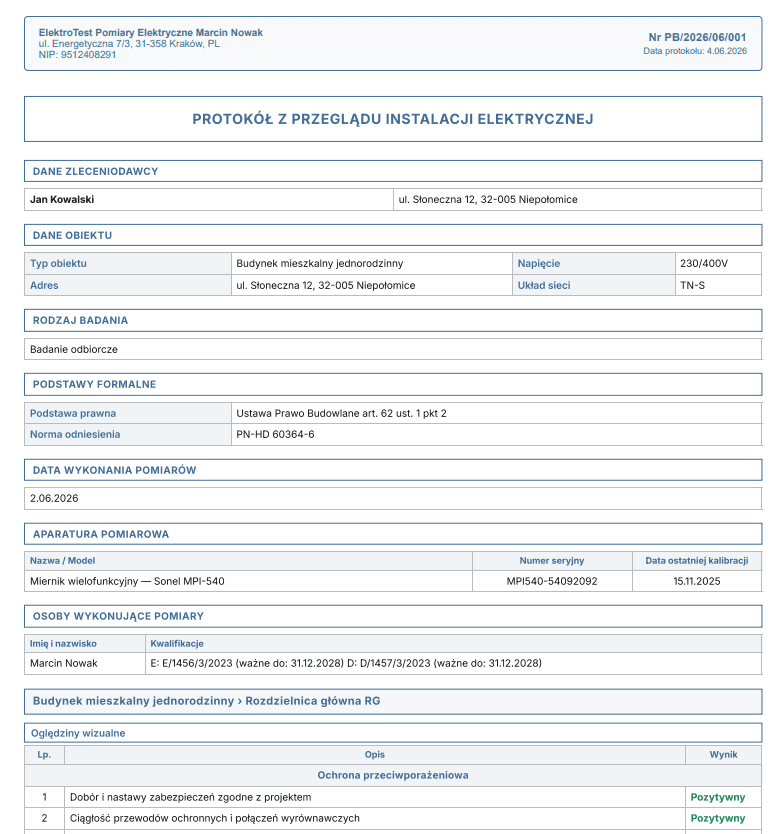

Co musi znaleźć się w protokole

Minimalną treść protokołu wyznacza art. 62a ust. 2 Prawa budowlanego. To lista ustawowa, więc nie jest kwestią zwyczaju ani szablonu:

• data przeprowadzenia kontroli,
• imię i nazwisko oraz numer uprawnień lub kwalifikacji osoby kontrolującej i jej podpis,
• imię i nazwisko albo nazwa właściciela lub zarządcy,
• określenie obiektu w sposób umożliwiający jego identyfikację,
• zakres kontroli,
• ustalenia z kontroli, w tym wskazanie stwierdzonych nieprawidłowości,
• zalecenia wraz z terminem ich wykonania, jeżeli nieprawidłowości stwierdzono,
• zakres niewykonanych zaleceń z protokołów z poprzednich kontroli.

Ostatni punkt jest wart uwagi: ustawa wymaga, żebyś w nowym protokole wykazał, czego klient nie zrobił po poprzednim. Bez historii przeglądów obiektu po prostu nie da się tego wypełnić.

Klasyfikacja wad według normy

Norma dokłada do tego własny system oceny wad z formularza E.2, przydatny przy pisaniu zaleceń:

• C1 oznacza występowanie niebezpieczeństwa i ryzyko obrażeń. Wymaga natychmiastowego działania: zabezpieczenia na miejscu albo pilnego pisemnego powiadomienia właściciela.
• C2 oznacza stan potencjalnie niebezpieczny i wymaga pilnych działań zaradczych.
• C3 oznacza zalecaną poprawę. Warto ją rozważyć, ale nie czyni instalacji niebezpieczną.

Zasada oceny ogólnej jest prosta: każda uwaga C1 lub C2 czyni ogólny stan instalacji niezadowalającym, czyli prowadzi do oceny negatywnej. Uwaga C3 tego nie przesądza.
