Pomiar rezystancji uziemienia w protokole
Wpisujesz wartość rezystancji uziomu z miernika, aplikacja porównuje z wartością dopuszczalną dla typu instalacji. Obsługa metody technicznej (z dwoma sondami pomocniczymi) i metody cęgowej.
- Metoda techniczna
- Metoda cęgowa
- Uziomy ochronne i odgromowe
- Wynik pozytywny albo negatywny
Krok po kroku w ProtoSmart
Wszystko w jednym miejscu: bez Excela, Worda i ręcznego liczenia.
Dodaj uziom do protokołu
Typ uziomu (otokowy, prętowy, fundamentowy, kratowy) oraz lokalizacja w obiekcie. Aplikacja używa tych danych do oceny pomiaru.
Wybierz metodę pomiaru
Techniczna z dwoma sondami pomocniczymi (najdokładniejsza) albo cęgowa: dla uziomów wielopunktowych, gdzie nie da się rozłączyć poszczególnych punktów.

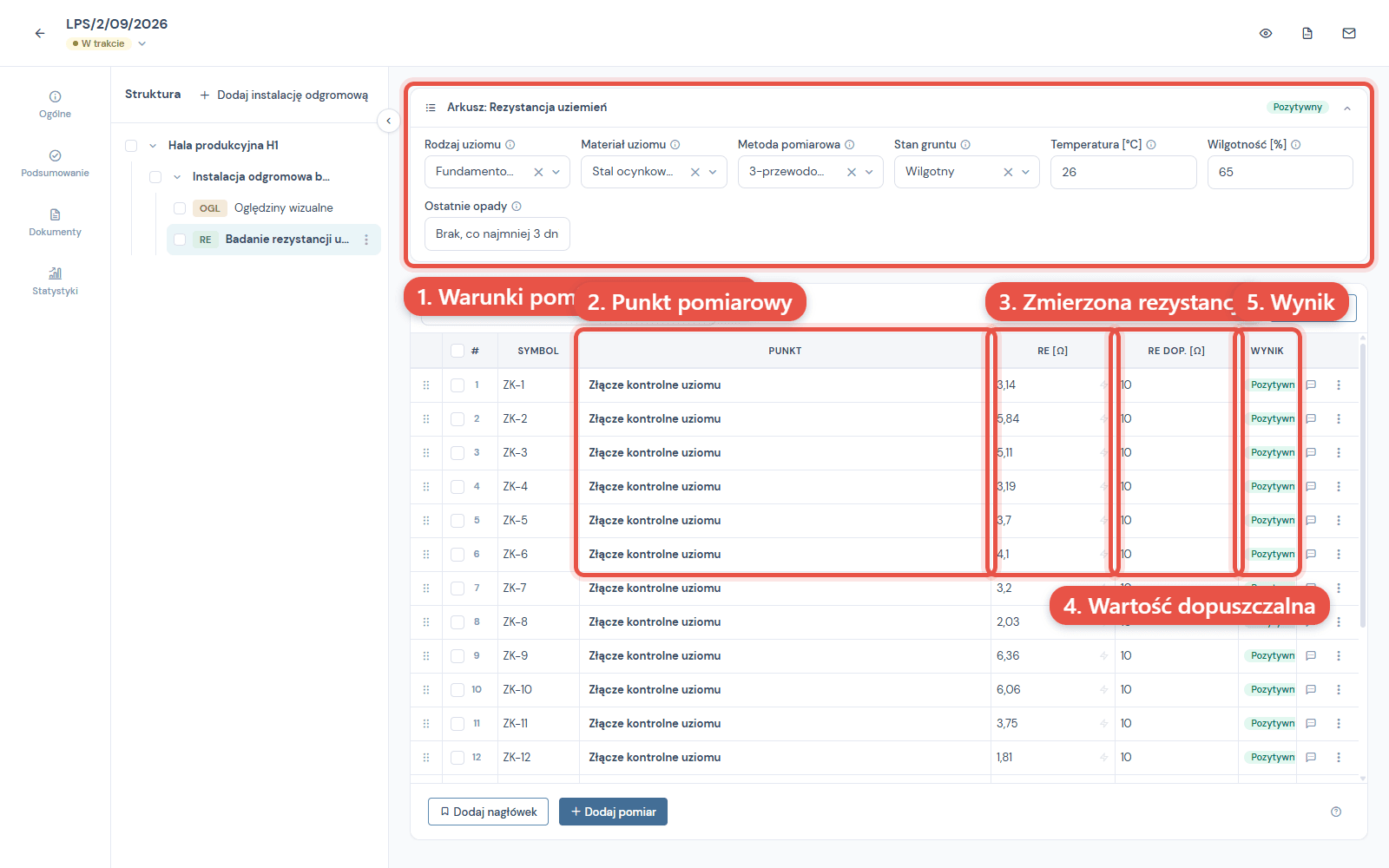

Wpisz wartość z miernika
Wpisujesz wartość zmierzoną i wartość dopuszczalną w arkuszu (domyślnie 10 Ω dla uziomu ochronnego, zmieniasz zgodnie z typem instalacji). Aplikacja porównuje obie wartości i oznacza wynik.

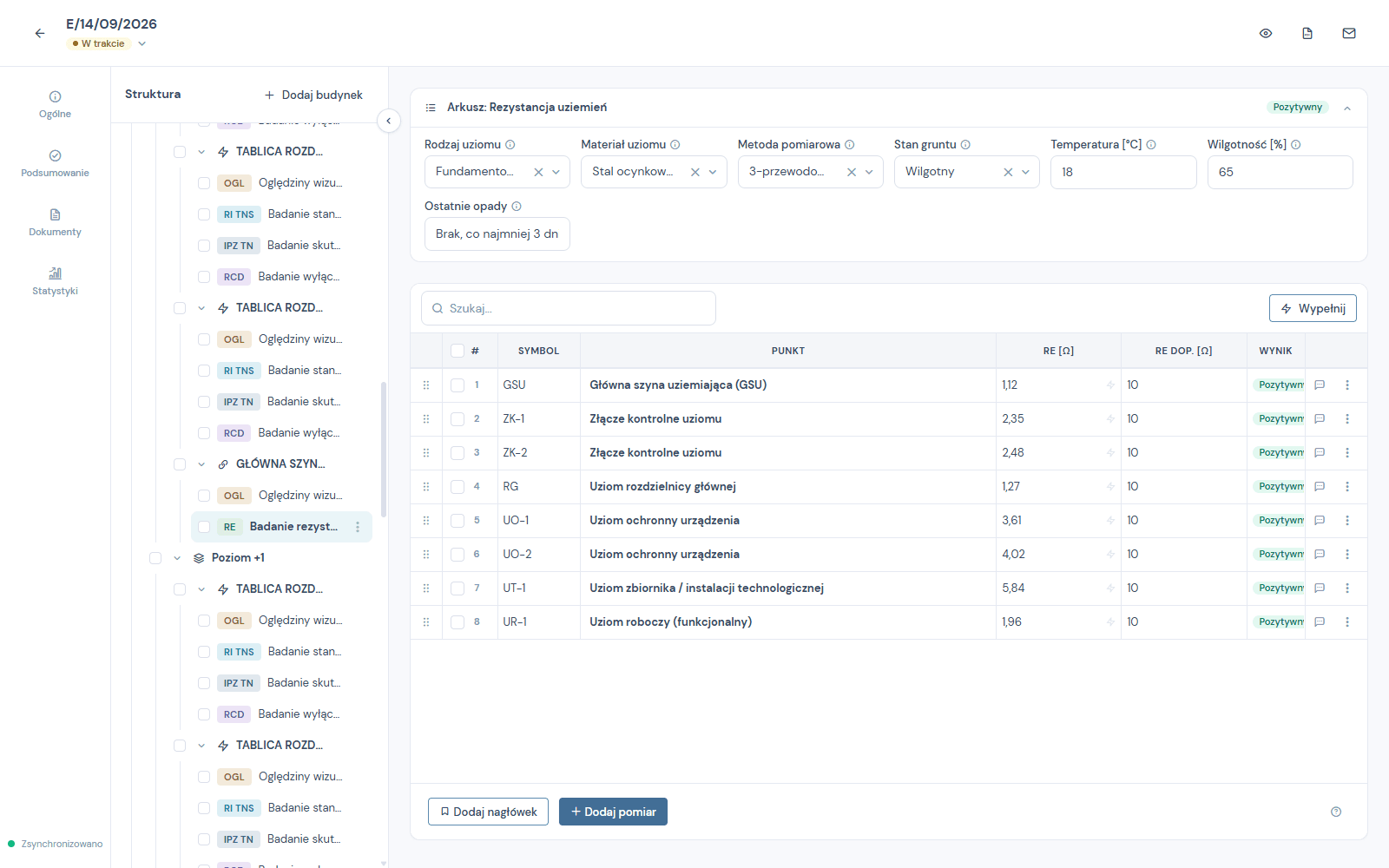

Wynik w protokole
Pomiar pojawia się w arkuszu z oznaczeniem pozytywny albo negatywny. Pole uwag dostępne dla każdego wiersza.
Inna wartość dla uziomu ochronnego, inna dla odgromowego
Uziom ochronny w instalacji TN ma typowo wartość dopuszczalną do 10 Ω (domyślna wartość w aplikacji). Dla układu TT i uziomów odgromowych klas I–IV wpisujesz odpowiednią wartość w polu arkusza pomiaru.
- Uziomy ochronne instalacji elektrycznych
- Uziomy fundamentowe nowych budynków
- Uziomy odgromowe z klasami ochrony
- Uziomy pomocnicze wyłączników różnicowoprądowych
Najczęstsze pytania
Jaką metodę wybrać, techniczną czy cęgową?
Metoda techniczna jest dokładniejsza, ale wymaga dwóch sond pomocniczych i odłączenia uziomu od instalacji. Metoda cęgowa nadaje się do uziomów wielopunktowych, gdzie nie da się odłączyć poszczególnych punktów.
Jaka jest wartość dopuszczalna dla uziomu odgromowego?
Zależy od klasy ochrony. Dla klasy I jest najniższa, dla klasy IV najwyższa. Wartość dopuszczalną wpisujesz w arkuszu pomiaru zgodnie z klasą (domyślnie 10 Ω).
Czy mogę pomierzyć uziom fundamentowy w nowym budynku?
Tak. W arkuszu wybierasz typ uziomu jako fundamentowy. Aplikacja używa odpowiedniej wartości dopuszczalnej.
Czy mogę dołączyć szkic instalacji uziemiającej?
Tak. Szkic albo zdjęcie planu możesz dołączyć jako załącznik do protokołu. Pojawia się w pliku PDF.
Sprawdź ProtoSmart na swoim pierwszym protokole
Załóż konto i zobacz jak wygląda tworzenie protokołu w praktyce.
