Siatka pomiarowa natężenia oświetlenia: jak ją wyznaczyć

Zapytaj dziesięciu elektryków, gdzie stawiają luksomierz przy pomiarze natężenia oświetlenia, a dostaniesz dziesięć różnych odpowiedzi: co metr, na przecięciu płytek, tam gdzie akurat wygodnie stanąć. Norma PN-EN 12464-1:2022 nie zostawia tu miejsca na uznaniowość. Punkt 5.4 podaje wzór, z którego dla każdego pomieszczenia wychodzi konkretna liczba punktów i konkretny rozstaw między nimi. Kto tego wzoru nie zna, robi pomiar, który trudno powtórzyć za rok i trudno obronić, gdy wynik wychodzi na styk z progiem.

Po co w ogóle siatka

Bez ustalonej siatki liczba punktów zależy wyłącznie od tego, ile razy chce Ci się schylić po luksomierz. Dziesięć losowych odczytów w sali 60 m² da inny wynik niż dwadzieścia, a żaden nie powie nic wiarygodnego o równomierności, bo do jej wyliczenia potrzebny jest znany, powtarzalny układ punktów.

Norma traktuje siatkę jako narzędzie do obliczania i weryfikowania natężenia na obszarze zadania, otoczenia i tła naraz. Ma to konsekwencję, do której wrócę przy pkt 8.2: przy kolejnym przeglądzie masz mierzyć w tych samych punktach co poprzednio, nie w nowych. Bez zapisanej siatki się tego nie odtworzy.

Wzór na maksymalny rozstaw punktów

Punkt 5.4 podaje jeden wzór na maksymalny wymiar oczka siatki:

p = 0,2 × 5^log₁₀(d), przy ograniczeniu p ≤ 10 m

d to dłuższy wymiar obliczanego lub mierzonego obszaru w metrach, p to maksymalny dopuszczalny rozstaw punktów. Norma sama podaje trzy wartości kontrolne warte zapamiętania: dla d = 1 m wychodzi p = 0,2 m, dla d = 10 m p = 1 m, dla d = 100 m p = 5 m.

Liczbę punktów wzdłuż tego wymiaru wyznacza się jako najbliższą liczbę całkowitą wynikającą z podzielenia d przez p. Ten sam odstęp stosuje się potem do drugiego boku pomieszczenia, więc oczko wychodzi bliskie kwadratu. Norma wymaga, żeby stosunek długości do szerokości oczka mieścił się w przedziale od 0,5 do 2, a preferowane są oczka jak najbardziej zbliżone do kwadratu.

Reguła krótszego boku

Jest jeden warunek, który najczęściej ginie w praktyce: gdy stosunek dłuższego do krótszego boku obszaru wynosi 2 lub więcej, do wzoru wchodzi bok krótszy, nie dłuższy.

Weź korytarz 20 na 2 m. Odruchowo do wzoru wstawiłbyś 20 m, bo to wymiar, który rzuca się w oczy. Stosunek boków wynosi tu 10, więc próg 2 jest przekroczony wielokrotnie i norma każe wstawić do wzoru 2 m, nie 20. Przy krótszym wymiarze wychodzi znacznie mniejsze p, czyli gęstsza siatka niż ta, którą podpowiada intuicja. Do pełnego rachunku wracam niżej, przy trzecim przykładzie w tabeli.

Pas przyścienny

Przy liczeniu równomierności (U₀) norma pozwala wyłączyć z oceny pas tuż przy ścianach, żeby pojedyncze niskie odczyty przy krawędzi nie zaniżały sztucznie wyniku. Szerokość pasa to mniejsza z dwóch wartości: 15% krótszego boku analizowanego obszaru albo 0,5 m.

W typowym biurze czy hali krótszy bok jest na tyle duży, że 15% z niego przekracza 0,5 m, więc obowiązuje sztywny limit 0,5 m. W wąskim korytarzu jest odwrotnie: 15% krótszego boku wychodzi mniejsze niż 0,5 m, więc pas jest węższy. Wyjątek: gdy obszar zadania sięga w ten pas, wyłączenie go z oceny nie obowiązuje.

Punkt w środku oczka, nie w jego rogu

Wartości natężenia oblicza się i mierzy w środku oczka siatki, nie na jego krawędzi ani w węźle, w którym stykają się cztery sąsiednie oczka. To zmienia sposób, w jaki się fizycznie chodzi po pomieszczeniu z miernikiem: pierwszy punkt wypada pół oczka od ściany, kolejne co pełne oczko.

Norma dorzuca jeszcze jedno zastrzeżenie: rozmieszczenie punktów siatki nie powinno pokrywać się z rozmieszczeniem opraw. Jeśli wyliczony rozstaw punktów akurat trafia dokładnie pod rzędy opraw, przesuwa się całą siatkę, a nie pojedynczy punkt, bo inaczej wynik byłby sztucznie zawyżony przez pomiar zawsze bezpośrednio pod źródłem światła.

Trzy pomieszczenia, trzy siatki: rachunek krok po kroku

Poniżej trzy pomieszczenia o różnych proporcjach, policzone tym samym wzorem. Pas przyścienny liczony jest jako mniejsza z wartości 15% krótszego boku i 0,5 m, a wymiar po jego odjęciu to obszar, który realnie wchodzi do oceny równomierności.

Uwaga na kolumny: rozstaw i liczbę punktów liczy się z pełnego wymiaru obszaru, a pas przyścienny odejmuje się dopiero przy ocenie równomierności. W wierszu z halą obie liczby wypadają identycznie przypadkiem.

Trzeci wiersz zapamiętaj, bo do niego wrócę. To jest liczba z dosłownego rachunku, a nie plan pracy na jeden dzień.

Hala: stosunek boków 12/8 = 1,5, poniżej progu 2, więc d = 12 m, p = 1,14 m. Wzdłuż 12 m: 12/1,14 ≈ 10,6 → 11 punktów. Wzdłuż 8 m tym samym rozstawem: 8/1,14 ≈ 7,0 → 7 punktów. Razem 11 × 7 = 77.

Pomieszczenie 7 × 4 m: stosunek 1,75, wciąż poniżej 2, więc d = 7 m, p = 0,78 m. Wzdłuż 7 m: 7/0,78 ≈ 8,98 → 9 punktów. Wzdłuż 4 m: 4/0,78 ≈ 5,13 → 5 punktów. Razem 9 × 5 = 45 punktów. Siatka odmierzana na oko, co metr, dałaby tu wynik dużo rzadszy, a norma każe wyznaczyć rozstaw ze wzoru, nie z wygody.

Korytarz 20 × 2 m: stosunek 10, więc reguła krótszego boku daje d = 2 m, nie 20, i p = 0,32 m. Wzdłuż 2 m: 2/0,32 ≈ 6,2 → 6 punktów. Wzdłuż 20 m tym samym rozstawem: 20/0,32 ≈ 61,6 → 62 punkty. Razem 6 × 62 = 372.

Gęstość rośnie wraz z wydłużeniem obszaru: hala ma niecały jeden punkt na metr kwadratowy, korytarz kilkanaście razy więcej. To bezpośrednia konsekwencja tego samego wzoru, który w pomieszczeniu biurowym dał rozsądne 45 punktów, i za chwilę pokażę, dlaczego przy korytarzach nikt tego rachunku nie stosuje wprost.

Obszar zadania i pas otoczenia: różne progi, ta sama siatka

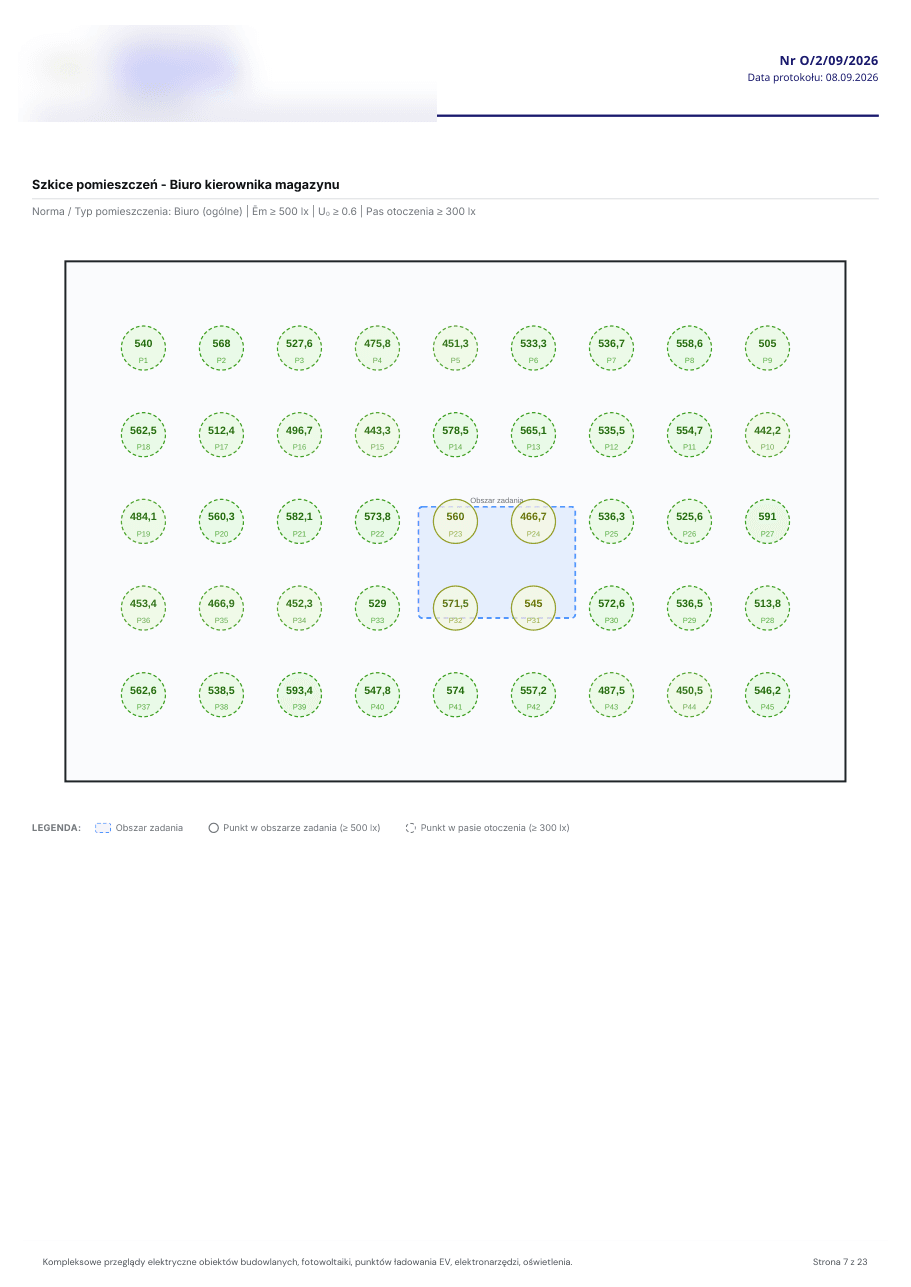

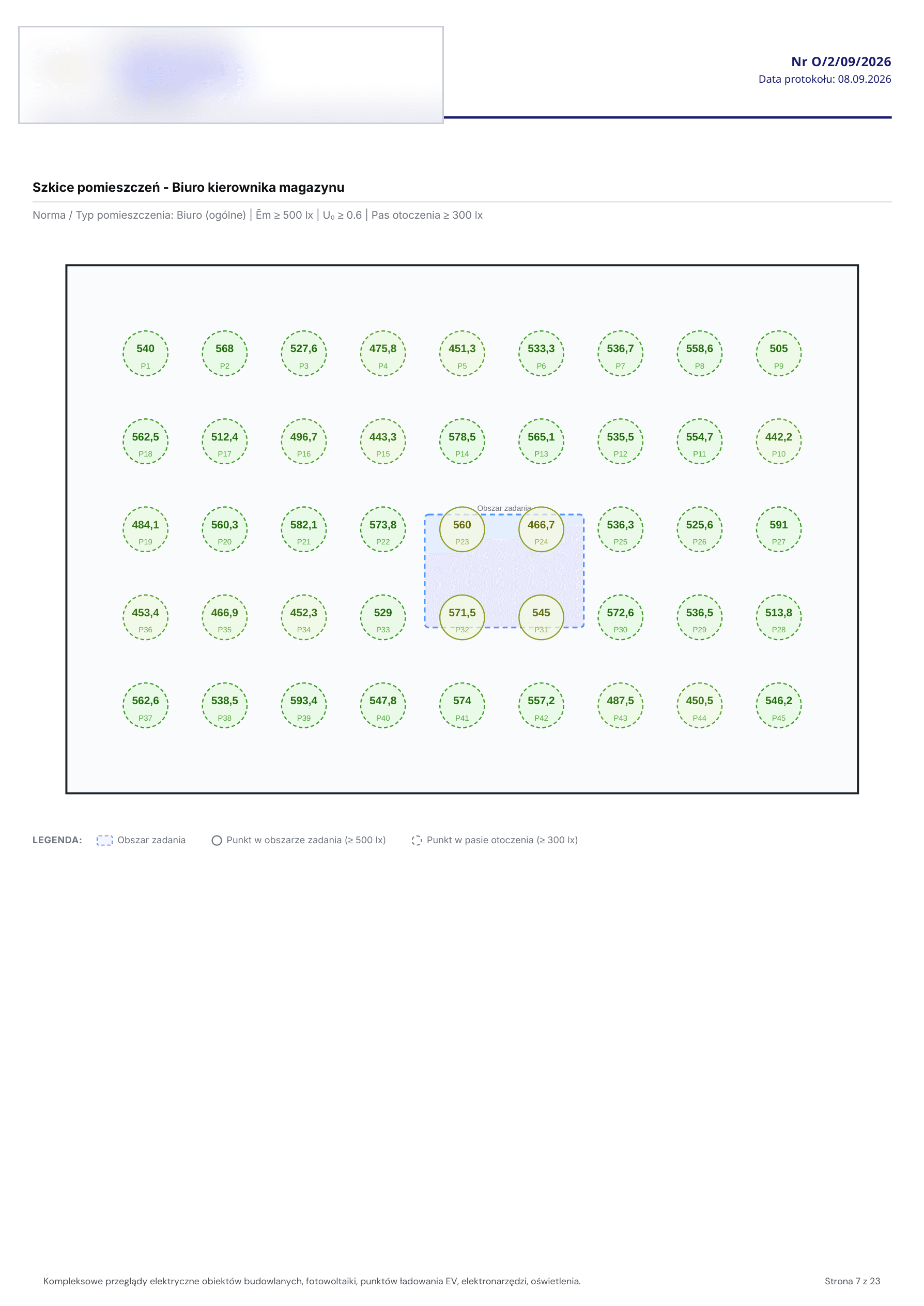

Norma nie ocenia całego pomieszczenia jednym progiem. Tam, gdzie da się wskazać konkretne stanowisko pracy, wyodrębnia się obszar zadania, obszar bezpośredniego otoczenia (pas o szerokości co najmniej 0,5 m wokół stanowiska) i dalej obszar tła. Każdy ma osobny próg natężenia i osobne wymaganie równomierności. Otoczenie ma zawsze próg niższy niż zadanie, powiązany z nim relacją z tablicy w normie: dla stanowiska z wymaganiem 500 lx otoczenie ma wymaganie 300 lx.

Dla siatki ma to jedną konsekwencję: nie wystarczy policzyć punkty i zmierzyć je po kolei. Trzeba wiedzieć, który punkt należy do której strefy, bo dopiero wtedy da się porównać wynik z właściwym progiem, a nie jednym uśrednionym numerem dla całego pomieszczenia.

Przeszkody: punkt, który nie liczy się do wyniku

Siatka wychodzi ze wzoru na papierze, ale pomieszczenie ma regały, słupy, szafy. Gdy wyliczony punkt wypada dokładnie pod przeszkodą, fizycznie nie da się tam postawić czujnika na wysokości płaszczyzny pomiarowej. W praktyce taki punkt się pomija, zamiast wymuszać pomiar tam, gdzie i tak nie ma sensu porównywać wyniku z progiem.

To osobna sprawa od przesuwania siatki pod rzędami opraw. Tam przesuwa się cała siatka, bo problem dotyczy metody. Tu wypada pojedynczy punkt, bo problem jest fizyczny.

Długi korytarz: gdzie dosłowne czytanie wzoru przestaje mieć sens

Wiersz z korytarzem nie jest ciekawostką. Policz gęstość zamiast samej liczby punktów, a zobaczysz, co się dzieje. Hala 12 na 8 m, czyli 96 m², dostaje 77 punktów, niecały jeden na metr kwadratowy. Kawałek korytarza 6 na 2 m, czyli 12 m², dostaje przy dosłownym czytaniu reguły krótszego boku 108 punktów, dziewięć na metr kwadratowy. Powierzchnia ośmiokrotnie mniejsza, siatka jedenaście razy gęstsza na metr kwadratowy.

Podział korytarza na odcinki tego nie ratuje, bo zmienia liczbę odcinków, a nie gęstość. Odcinek 6 na 2 m ma stosunek boków 3 do 1, więc dalej wchodzi do wzoru bok krótszy i dalej wychodzi kilkanaście punktów na każdy metr bieżący. Korytarz trzydziestometrowy podzielony na pięć kawałków daje tyle samo punktów, co liczony w całości.

To nie jest błąd rachunku ani błąd normy. Wzór z pkt 5.4 opisuje siatkę obliczeniową, projektową, a nie plan chodzenia po budynku z luksomierzem, i sama norma to przewiduje.

Pkt 8.2, dotyczący procedur weryfikacyjnych, mówi, że przy weryfikacji punkty pomiarowe powinny być zgodne z punktami stosowanymi w projekcie lub z przyjętą siatką, a przy kolejnych pomiarach przyjmuje się te same punkty. Siatka z pkt 5.4 jest więc metodą odniesienia, gdy innych ustaleń nie ma, a nie jedynym dopuszczalnym układem punktów przy pomiarze kontrolnym. Jeśli dla obiektu istnieje projekt oświetleniowy z ustaloną siatką albo siatka przyjęta i udokumentowana przy poprzednim przeglądzie, to ona jest podstawą pomiaru.

Wniosek praktyczny: dla obiektów z powtarzanymi przeglądami raz ustal sensowną siatkę, zapisz ją w protokole razem z rysunkiem i trzymaj się jej, zamiast przeliczać wzór od nowa dla całej długości korytarza. To nie jest furtka do pomiaru na pięciu przypadkowych punktach, tylko powód, dla którego rysunek siatki w protokole waży więcej niż sama tabela liczb.

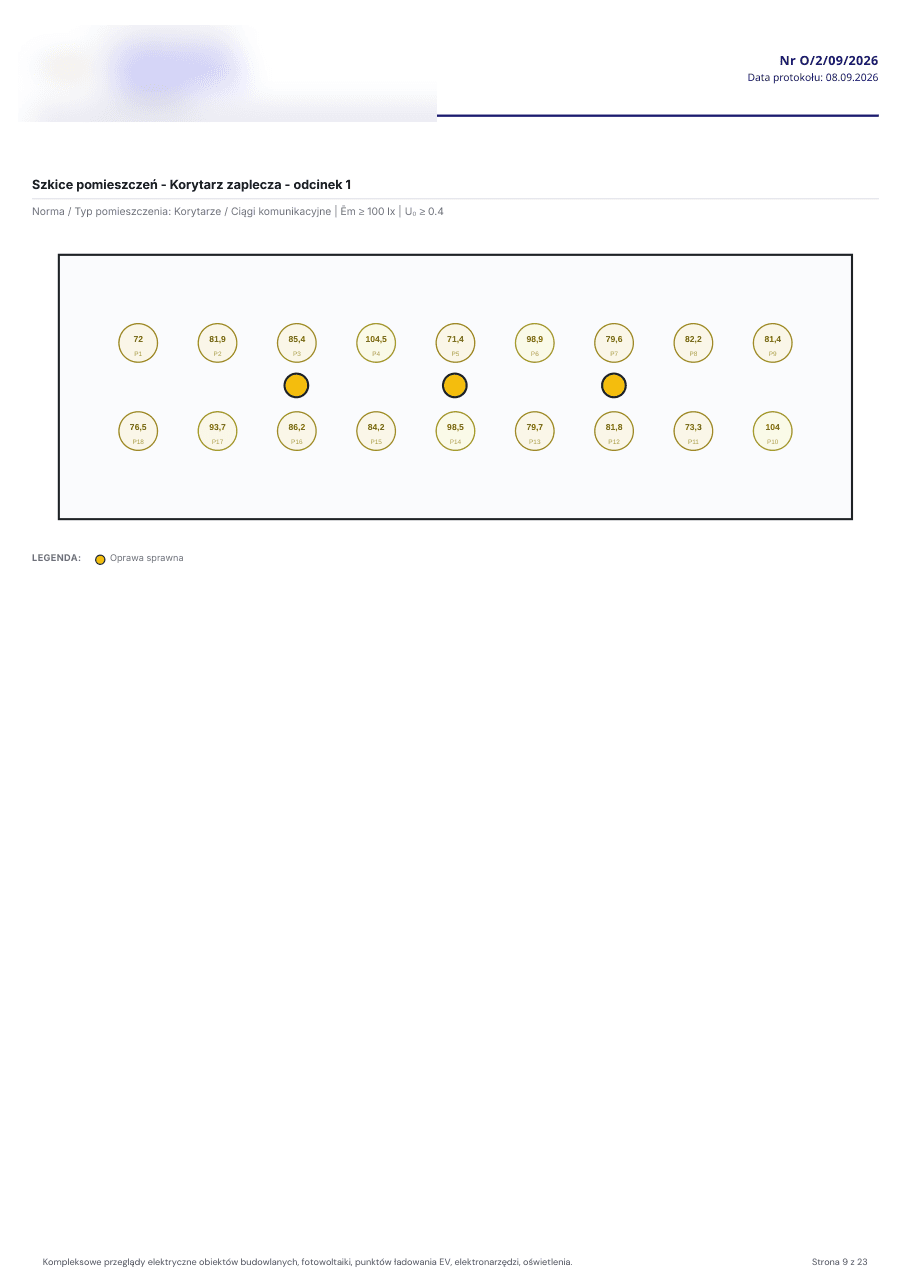

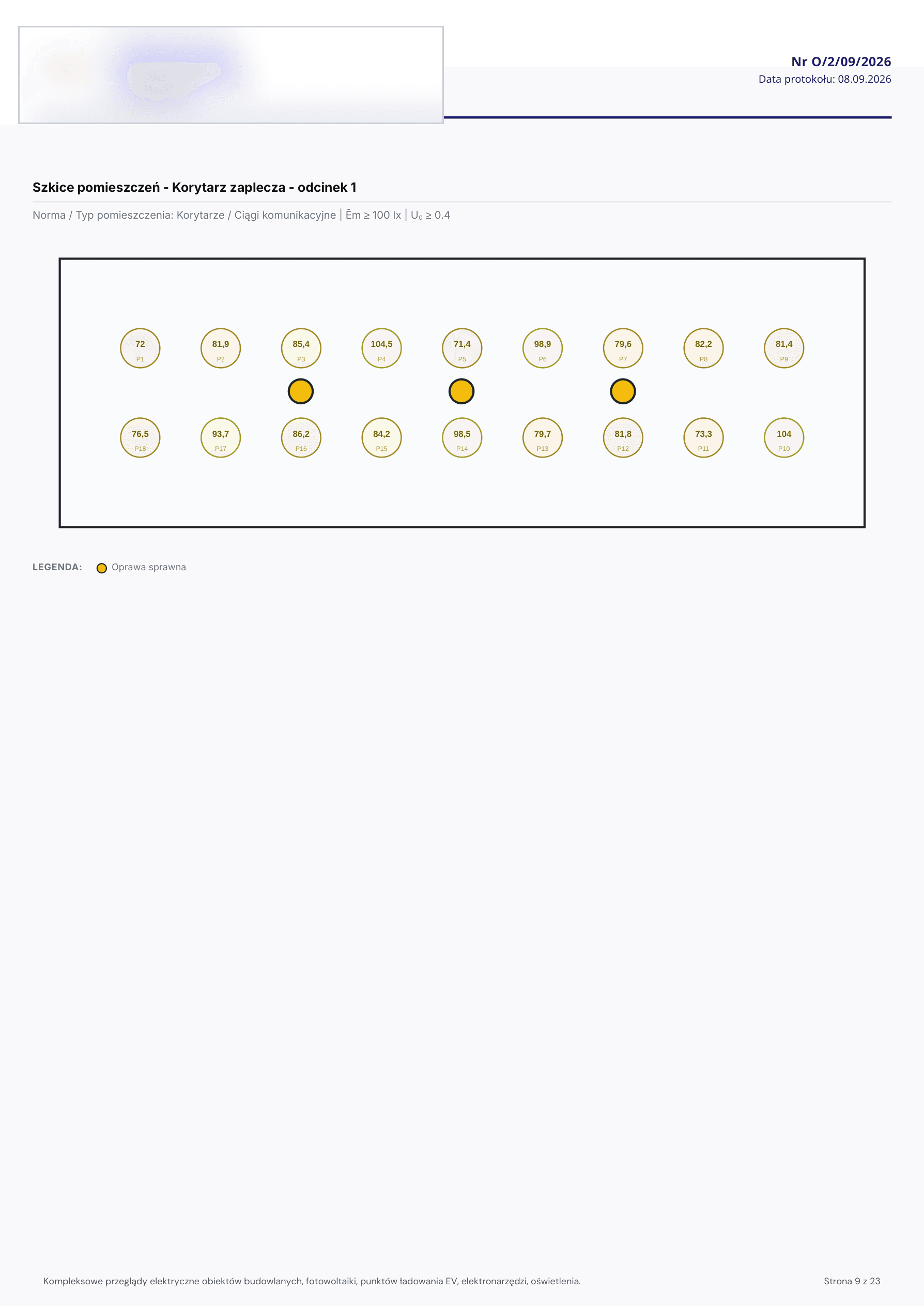

Rysunek niżej pokazuje, jak to wygląda w gotowym dokumencie: ten sam odcinek korytarza 6 na 2 m dostaje 18 punktów rozłożonych po powierzchni, która wchodzi do oceny, czyli po odjęciu pasa przyściennego przy każdej krawędzi. Gęsto na tyle, żeby wynik dało się powtórzyć za pięć lat, i rzadko na tyle, żeby jeden korytarz nie zjadł pół dnia.

Z luksomierzem w ręku: jak to wygląda w praktyce

Kolejność ma znaczenie, jeśli chcesz uniknąć pominięcia albo podwójnego zmierzenia tego samego miejsca:

• Zacznij od narożnika, pół oczka od obu ścian, i idź rząd po rzędzie, tak jak czyta się tekst.
• Trzymaj czujnik w płaszczyźnie właściwej dla danego obszaru: pozioma dla większości powierzchni roboczych, pionowa tam, gdzie norma tego wymaga, na przykład przy tablicy czy lustrze.
• Zanim wpiszesz odczyt, sprawdź, czy punkt nie wypada pod oprawą ani pod przeszkodą. Jeśli wypada, zaznacz to w protokole zamiast dopisywać przypadkowy odczyt.
• Zapisuj numer punktu razem z wynikiem, nie sam wynik. Bez numeracji nie odtworzysz siatki za rok, a pkt 8.2 wprost tego wymaga.

Więcej o tym, co poza siatką musi się znaleźć w dokumentacji z pomiaru, jest w protokole pomiarów elektrycznych i w tekście o tym, co zawiera protokół pomiarów.

Zapis wyników bez przepisywania na kartce

W ProtoSmarcie tych punktów nie liczysz ręcznie za każdym razem. Wpisujesz wymiary pomieszczenia, program odejmuje pas przyścienny przy każdej krawędzi, wylicza rozstaw ze wzoru logarytmicznego i rysuje gotową siatkę na kanwie, zaokrąglając liczbę punktów w górę. Pomieszczenie 7 na 4 m dostaje od razu układ 9 na 5, czyli 45 punktów, tyle samo, ile daje rachunek z pkt 5.4 zrobiony na kartce.

Przy obszarach wąskich i wydłużonych siatka wychodzi rzadsza niż z dosłownego czytania reguły krótszego boku, bo ma być do przejścia luksomierzem, a pkt 8.2 na przyjętą siatkę pozwala. Gdy potrzebujesz innego układu, bo narzuca go projekt albo poprzedni przegląd, siatkę zagęszczasz lub rozrzedzasz, a do protokołu wchodzi ta, którą realnie zmierzyłeś, razem z rysunkiem.

Odczyt wpisuje się przy konkretnym punkcie na rysunku, strzałkami i klawiszem Enter po kolejnych oczkach, dokładnie tak, jak się po nich chodzi z luksomierzem, z wartością w ułamku dziesiętnym.

Gdy w pomieszczeniu jest przeszkoda, punkty spod niej znikają z siatki, nawet jeśli przeszkodę dorysujesz już po jej wygenerowaniu. Tam, gdzie norma wymaga podziału na obszar zadania i pas otoczenia, ProtoSmart liczy tę granicę z rysunku i rozdziela wynik na dwie strefy z osobnymi progami. Do wydruku protokołu trafia osobna strona ze szkicem pomieszczenia, na którym każdy punkt ma swój numer i zmierzoną wartość, więc kolejny przegląd można odtworzyć bez zgadywania, gdzie stał luksomierz poprzednim razem.
