Protokół elektryczny krok po kroku
Od pustego protokołu do gotowego PDF: struktura budynku, rozdzielnice, arkusze pomiarowe i orzeczenie końcowe.
Ostatnia aktualizacja:
Protokół elektryczny to najczęściej robiony dokument w ProtoSmart i jedyny dostępny we wszystkich planach. Obsługuje pełny przegląd instalacji: oględziny, ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i wyłączniki różnicowoprądowe.
Struktura obiektu
Drzewo odwzorowuje budynek: budynek, piętro, rozdzielnica. Najwyższy węzeł powstaje sam z obiektu klienta, więc zaczynasz od gotowego budynku. Do rozdzielnicy podpinasz arkusze pomiarowe, dzięki czemu w PDF pomiary drukują się pod właściwą tablicą.
- Dodaj budynek. Najwyższy poziom struktury.
- Przycisk plus przy elemencie. Menu ma trzy pozycje: Dodaj piętro, Dodaj rozdzielnicę i Dodaj szynę uziemiającą. Przy dodawaniu piętra wybierasz nazwę z gotowej listy: Piwnica, Parter, 1. piętro i dalej.
- Wybierz, co dodać. Menu zależy od poziomu, na którym jesteś.
Arkusze pomiarowe w protokole elektrycznym
- Oględziny instalacji. Lista punktów kontroli z osobnym wynikiem przy każdym.
- Ciągłość przewodów ochronnych. Rezystancja połączeń wyrównawczych i przewodów ochronnych.
- Rezystancja izolacji. Cztery warianty: TN-C, TN-S i TT, osobno kable i osobno metoda zwartych przewodów.
- Impedancja pętli zwarcia. Dwa warianty: TN i TT. Wartość dopuszczalna liczy się z zabezpieczenia.
- Wyłączniki różnicowoprądowe. Czas i prąd zadziałania przy różnych krotnościach, plus przycisk TEST.

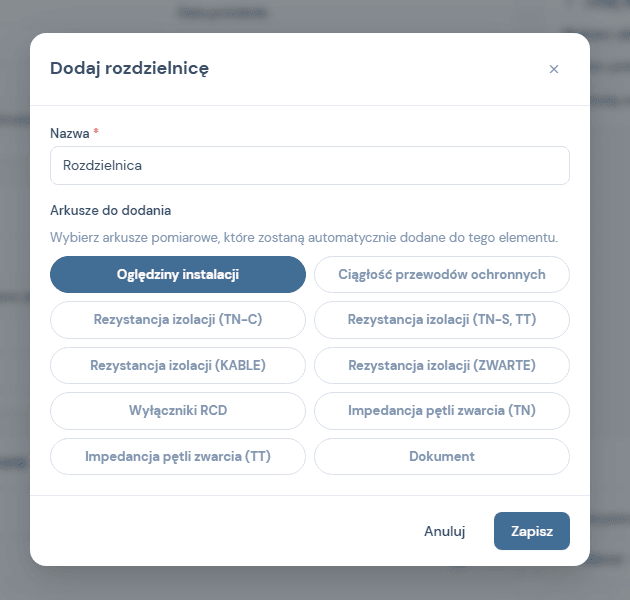

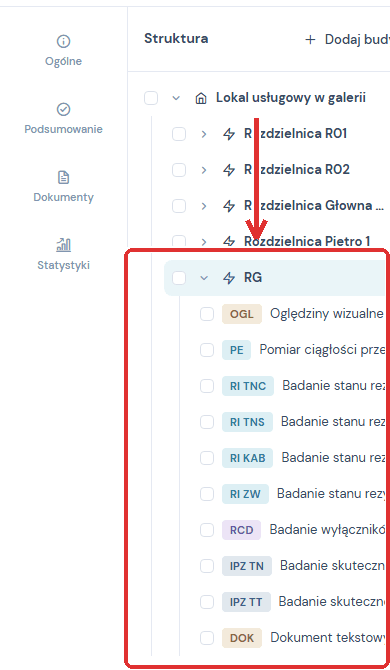

| Arkusz do wyboru przy rozdzielnicy | Skrót w drzewie |
|---|---|
| Oględziny instalacji (zaznaczony domyślnie) | OGL |
| Ciągłość przewodów ochronnych | PE |
| Rezystancja izolacji (TN-C) | RI TNC |
| Rezystancja izolacji (TN-S, TT) | RI TNS |
| Rezystancja izolacji (KABLE) | RI KAB |
| Rezystancja izolacji (ZWARTE) | RI ZW |
| Wyłączniki RCD | RCD |
| Impedancja pętli zwarcia (TN) | IPZ TN |
| Impedancja pętli zwarcia (TT) | IPZ TT |
| Dokument | DOK |
Uziemienie ma osobną gałąź
Badanie instalacji elektrycznej obejmuje także uziemienia. To jest miejsce, w którym najłatwiej się zgubić. Arkusza rezystancji uziemień nie da się dodać pod rozdzielnicą. Wybierz budynek, kliknij plus i użyj pozycji Dodaj szynę uziemiającą.

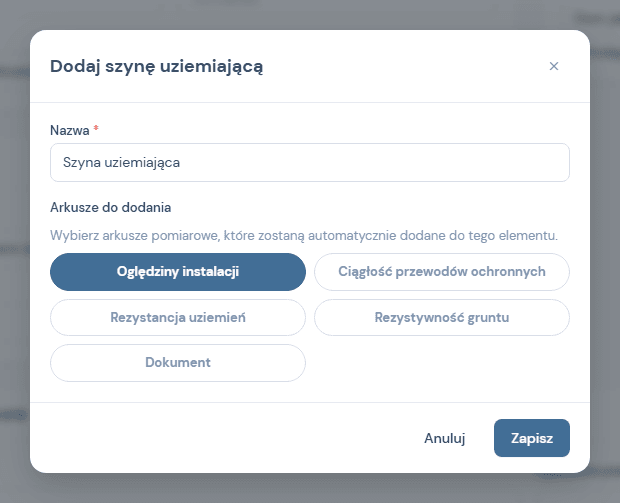

Pod szyną uziemiającą masz do wyboru pięć arkuszy: oględziny instalacji, ciągłość przewodów ochronnych, rezystancję uziemień, rezystywność gruntu oraz dokument tekstowy.
Od czego zacząć
Jeśli robisz pierwszy protokół, przejdź instrukcję krok po kroku: od pustej listy do wysłanego pliku PDF w siedmiu krokach.
Który protokół w którym planie
Protokół elektryczny jest w każdym planie, także w najtańszym. Pozostałe sześć rodzajów dochodzi wyżej, więc jeśli robisz wyłącznie przeglądy instalacji, najniższy plan Ci wystarczy.
| Rodzaj protokołu | Single | Team | Business | Business Plus |
|---|---|---|---|---|
| Elektryczny | tak | tak | tak | tak |
| Odgromowy | nie | tak | tak | tak |
| Przeciwpożarowy (PWP) | nie | tak | tak | tak |
| Fotowoltaika | nie | nie | tak | tak |
| Punkty ładowania EV | nie | nie | tak | tak |
| Oświetlenie | nie | nie | tak | tak |
| Elektronarzędzia | nie | nie | tak | tak |
Stan na wrzesień 2026, według cennika ↗. Limity osób, protokołów i miejsca na pliki opisuje Limit osób w planie.
