Arkusz ciągłości przewodów ochronnych
Rezystancja przewodów ochronnych i połączeń wyrównawczych: co wpisujesz i jak liczona jest ocena.
Ostatnia aktualizacja:
Ciągłość przewodów ochronnych sprawdzasz osobnym arkuszem, gdy chcesz udokumentować zmierzoną rezystancję połączeń, a nie tylko potwierdzić, że przewód ochronny jest i został sprawdzony.
Dwie drogi w aplikacji

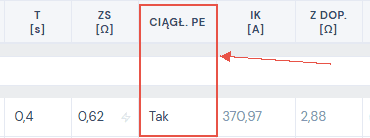

| Co porównujesz | Kolumna Ciągłość PE | Osobny arkusz ciągłości |
|---|---|---|
| Co zapisujesz | Odpowiedź przy każdym obwodzie w czterech stanach: puste, Tak, Nie i Nie badano | Symbol, obwód, zmierzoną rezystancję R w omach i wartość dopuszczalną R dop. |

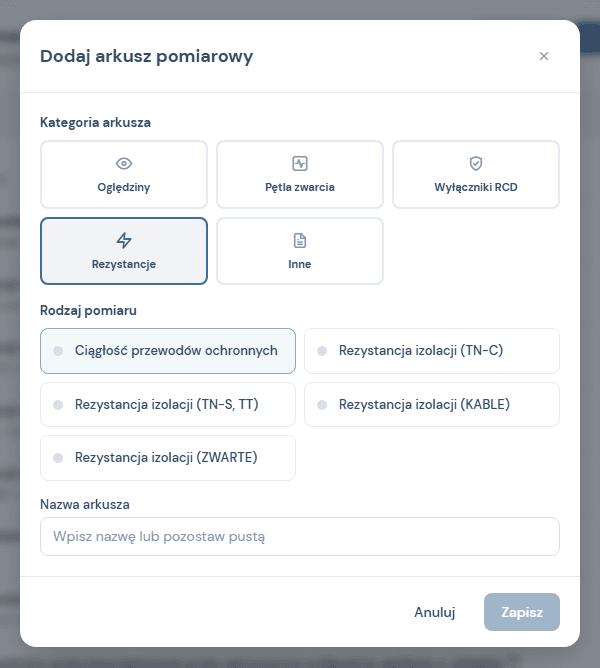

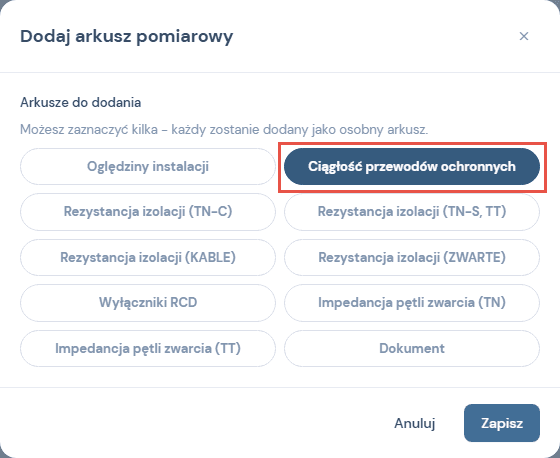

| Gdzie jest | W obu wariantach arkusza impedancji, TN i TT | Dodajesz jak każdy inny arkusz, w oknie Dodaj arkusz pomiarowy, w kategorii Rezystancje |
| Kiedy wybrać | Gdy wystarczy potwierdzić, że przewód ochronny jest i został sprawdzony | Gdy chcesz udokumentować zmierzoną rezystancję połączeń |
Kiedy warto mieć osobny arkusz
- Połączenia wyrównawcze. Pomiar rezystancji między częścią przewodzącą obcą a szyną uziemiającą. Sama odpowiedź tak albo nie nic tu nie mówi.
- Duże obiekty przemysłowe. Gdy odbiorca oczekuje wartości liczbowych przy każdym połączeniu.
- Instalacje odgromowe. Ciągłość zwodów i przewodów odprowadzających ma własny arkusz w protokole odgromowym.
Szkic pomieszczenia
W wierszu nagłówkowym, tuż przy nazwie pomieszczenia, jest ikona pinezki z podpowiedzią Narysuj szkic pomieszczenia (na telefonie przycisk o tej nazwie). Otwiera okno, w którym rysujesz rzut pomieszczenia i stawiasz na nim punkty wierszy spod tego nagłówka. Gotowy szkic aplikacja drukuje w PDF za tabelą arkusza, a numer w symbolu punktu to numer pozycji z tabeli. Krok po kroku opisuje to Szkic pomieszczenia w arkuszu.
Ciągłość przewodów w protokole odgromowym

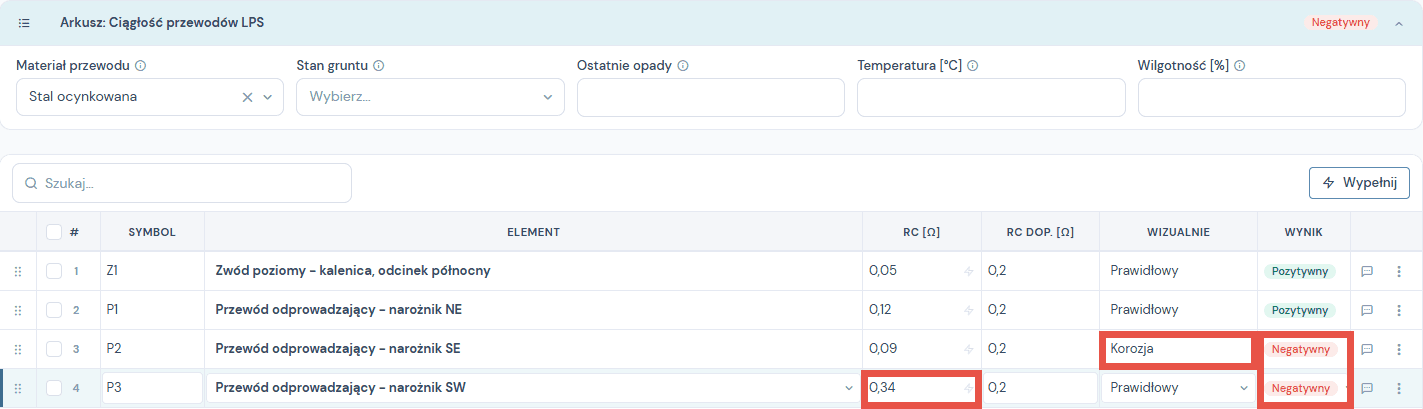

W protokole odgromowym ciągłość zwodów i przewodów odprowadzających ma osobny arkusz, Ciągłość przewodów LPS. Dodajesz go przy zwodzie: Dodaj arkusz pomiarowy → Ciągłość przewodów LPS. Cały protokół opisuje Protokół odgromowy krok po kroku.
- Rc [Ω]. Zmierzona rezystancja połączenia między elementami instalacji, na przykład między zwodem a przewodem odprowadzającym.
- Rc dop. [Ω]. Wartość dopuszczalna, z którą aplikacja porównuje odczyt. Nowy wiersz ma 0,2 Ω. Zmienisz ją w każdym wierszu osobno, a wartość startową dla nowych wierszy ustawisz w Ustawieniach, w zakładce Pomiary.
- Wizualnie. Stan połączenia: Prawidłowy, Wymaga naprawy albo Korozja. Nowy wiersz ma od razu Prawidłowy, a puste pole aplikacja traktuje tak samo. Stan wchodzi do oceny razem z odczytem, więc przy każdym połączeniu, które oceniasz, wpisz też Rc.
- Nagłówek arkusza. Materiał przewodu (nowy arkusz ma stal ocynkowaną), stan gruntu, ostatnie opady, temperatura i wilgotność. Opisują warunki badania i drukują się w protokole, ale na wynik nie wpływają.
| Co jest w wierszu | Wynik |
|---|---|

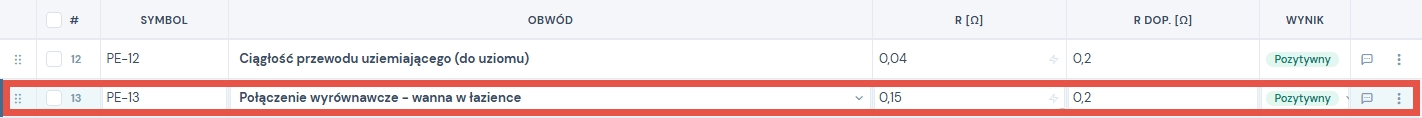

| Rc nie większe niż Rc dop. i stan Prawidłowy | Pozytywny |
| Rc większe niż Rc dop. | Negatywny |
| Rc wpisane i stan Wymaga naprawy albo Korozja | Negatywny, nawet przy dobrej rezystancji |

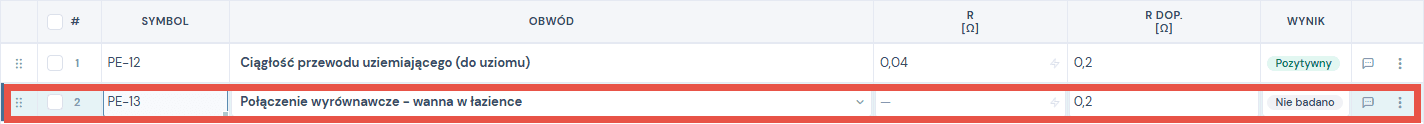

| brak Rc | Nie badano |
| brak Rc dop. | Nie dotyczy |
