Konfiguracja tabel pomiarowych: widoczne kolumny
Które kolumny widzisz w tabeli pomiarów i od jakich wartości zaczyna nowy wiersz.
Ostatnia aktualizacja:
Tabele pomiarowe mają po kilkanaście kolumn, bo muszą obsłużyć każdy przypadek. W Twojej praktyce część z nich jest zawsze pusta. Tutaj je wyłączasz, osobno dla widoku w aplikacji i osobno dla wydruku.
Krok 1. Wybierz rodzaj pomiaru
- Zakładka Pomiary. Czwarta zakładka w Ustawieniach.
- Kafelek rodzaju pomiaru. Do szesnastu kafelków, po jednym na każdy rodzaj tabeli w protokołach z Twojego planu, nie tylko dla protokołu elektrycznego. W planie Single jest ich jedenaście.
- Widoczne kolumny. Licznik w formacie „12 z 14 kol.”. Kolor podpowiada, że coś jest wyłączone. Na świeżym koncie tak wyglądają oba arkusze impedancji pętli zwarcia, TN i TT: przekrój żyły / PE i biegunowość są wyłączone. Reszta ma komplet kolumn.
- Wartości domyślne wiersza. Ile pól ma już ustawioną wartość startową dla nowego wiersza.
| Grupa | Kafelki |
|---|---|
| Oględziny | Oględziny instalacji |
| Rezystancje | Ciągłość przewodów ochronnych · Rezystancja izolacji (TN-C) · Rezystancja izolacji (TN-S, TT) · Rezystancja izolacji (KABLE) · Rezystancja izolacji (ZWARTE) |
| Ochrona przeciwporażeniowa | Impedancja pętli zwarcia (TN) · Impedancja pętli zwarcia (TT) · Wyłączniki RCD |
| Uziemienie | Rezystancja uziemień · Rezystywność gruntu |
| Odgromowe | Ciągłość przewodów LPS |
| Fotowoltaika | Rezystancja izolacji PV · Biegunowość PV · Pomiary łańcucha PV |
| Stacje ładowania | Test funkcjonalny EV |
Krok 2. Wyłącz kolumny, których nie używasz
- Widoczne w aplikacji. Kolumna przełączników podpisana Aplikacja. Wyłączona kolumna znika z tabeli podczas wpisywania pomiarów.
- Widoczne na wydruku. Kolumna podpisana Wydruk. Możesz wypełniać pole w aplikacji, a nie drukować go klientowi.
- Kolumny obowiązkowe. Część pozycji ma ikonę kłódki i nie da się ich wyłączyć: to kolumny, bez których nie ma jak policzyć wyniku. W arkuszu impedancji pętli zwarcia zablokowane są trzy: typ zabezpieczenia, czas wyłączenia i zmierzona impedancja.
- Wartości domyślne nowego wiersza. Sekcja poniżej: co ma się wpisywać samo w kolejnym wierszu, na przykład typ zabezpieczenia albo przekrój żyły.
- Generator wyników (Smart Fill). Wartość bazowa i odchylenie w procentach, wokół których inteligentne wypełnianie wstawia wyniki. Gdy nie mieszczą się w granicach dopuszczalnych dla wiersza, aplikacja dobiera wartość z dopuszczalnego zakresu.
- Wyświetlanie powyżej. Tylko w arkuszach rezystancji izolacji: próg w MΩ, od którego wydruk pokaże odczyt jako na przykład >500 MΩ. Nie musisz go ustawiać, odczyt >999 wpiszesz w tabeli wprost, tak jak pokazuje miernik.
Ustawienia tylko dla jednego arkusza
Wszystko powyżej to ustawienia wspólne dla wszystkich arkuszy danego rodzaju. Gdy jeden obiekt jest inny, na przykład w całej rozdzielnicy są same B16, ustawisz to tylko dla tego arkusza.
Zębatka przy tabeli. W prawym górnym rogu tabeli pomiarów, obok przycisku Wypełnij, jest zębatka Ustawienia tabeli.

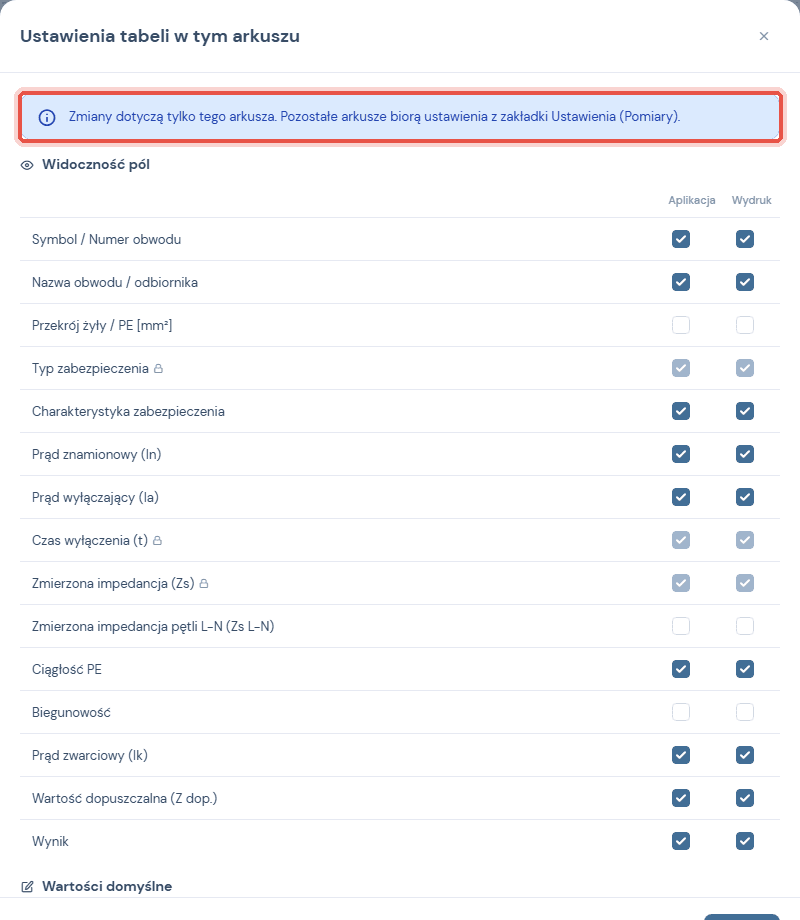

Okno „Ustawienia tabeli w tym arkuszu”. Ma te same części co zakładka Pomiary: widoczne kolumny (osobno w aplikacji i na wydruku), wartości domyślne nowego wiersza, Smart Fill i próg wyświetlania powyżej. Zmiany dotyczą tylko tego arkusza, pozostałe dalej biorą ustawienia z zakładki Pomiary.
Arkusz z własnymi ustawieniami ma to zaznaczone przy zębatce. Przycisk Przywróć ustawienia wspólne wraca do ustawień z zakładki Pomiary. Kopia arkusza albo całego protokołu zabiera jego własne ustawienia.
