Arkusz testu funkcjonalnego stacji ładowania
Sygnał Control Pilot, rezystor Proximity Pilot, prąd maksymalny i próba blokady wtyczki: co wpisujesz przy każdym stanowisku i od czego zależy wynik.
Ostatnia aktualizacja:
Instalację zasilającą stację badasz zwykłymi arkuszami: impedancją pętli zwarcia, wyłącznikami RCD, rezystancją izolacji i ciągłością przewodów ochronnych. Test funkcjonalny sprawdza to, czego tamte nie obejmują: komunikację stacji z pojazdem i blokadę wtyczki. Jeden wiersz to jedno stanowisko albo gniazdo. Cały protokół stacji opisuje Protokół stacji ładowania krok po kroku.
Jak działa arkusz
- CP duty [%]. Wypełnienie sygnału Control Pilot odczytane testerem stacji. Tym sygnałem stacja mówi pojazdowi, jaki prąd może pobrać.
- PP. Rezystor Proximity Pilot we wtyczce kabla. To zwykłe pole tekstowe, więc wpisujesz wartość i odpowiadający jej prąd kabla, na przykład „220 Ω / 32 A”.
- Blokada. Wynik próby odłączenia wtyczki w trakcie ładowania: Pozytywny, Negatywny albo Nie dotyczy. Blokada ma utrzymać wtyczkę w gnieździe.
- I max [A]. Prąd ładowania, który stacja zadeklarowała dla podłączonego pojazdu.
- Wynik. Orzeczenie wiersza, opisane niżej.
Od czego zależy wynik
O wyniku wiersza decyduje próba blokady. CP, PP i I max aplikacja zapisuje w protokole, ale ich nie ocenia: nie przelicza wypełnienia na prąd i nie porównuje go z kablem. Tę kontrolę robisz sam, z tabelami poniżej.
| Blokada | Wynik wiersza |
|---|---|
| Pozytywny | Pozytywny, a jeśli wiersz ma uwagę, Uwagi |
| Negatywny | Negatywny |
| Nie dotyczy | Nie dotyczy: oświadczasz, że to stanowisko nie ma blokady |
| puste pole | Nie badano |
Wypełnienie CP a prąd ładowania
Zależność podaje Tablica A.8 PN-EN IEC 61851-1. W zakresie, który spotkasz najczęściej, prąd to wypełnienie razy 0,6 A.
| Wypełnienie CP | Prąd dostępny dla pojazdu |
|---|---|
| od 10 % do 85 % | wypełnienie × 0,6 A |
| powyżej 85 % do 96 % | (wypełnienie − 64) × 2,5 A |
| od 96 % do 97 % | 80 A |
| od 8 % do 10 % | 6 A |
| poniżej 3 %, od 7 % do 8 %, powyżej 97 % | 0 A, pojazd nie może ładować |

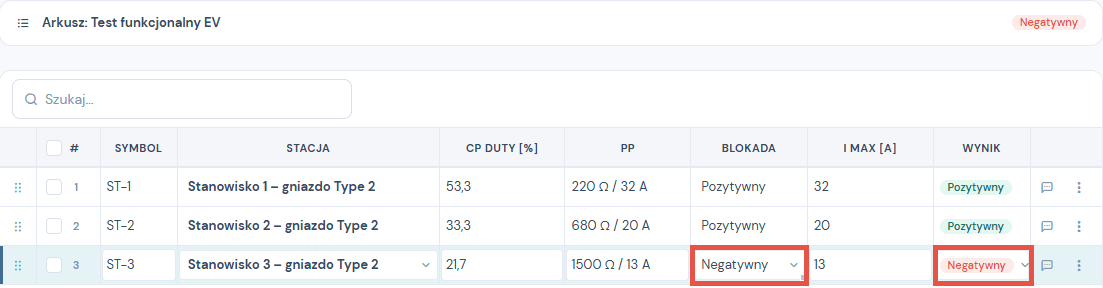

Przykłady: 16 % to 9,6 A, 33,3 % to 20 A, 53,3 % to 32 A. Na zrzucie wyżej stanowisko 3 ma 21,7 %, czyli 13 A, tyle samo, ile dopuszcza kabel z rezystorem 1500 Ω.
Rezystor PP a obciążalność kabla
Rezystor we wtyczce koduje obciążalność kabla. Wartości podaje Tablica B.2 PN-EN IEC 61851-1 dla wtyczek i złączy typu 2 i typu 3.
| Rezystor PP (nominalnie) | Obciążalność kabla | Zakres, który stacja rozpozna |
|---|---|---|
| 1500 Ω | 13 A | od 1100 do 2460 Ω |
| 680 Ω | 20 A | od 400 do 936 Ω |
| 220 Ω | 32 A | od 164 do 308 Ω |
| 100 Ω | 63 A trójfazowo, 70 A jednofazowo | od 80 do 140 Ω |
Stacja ma ograniczyć prąd do obciążalności kabla, nawet jeśli sama mogłaby dać więcej. Przy kablu 13 A poprawne wypełnienie CP to więc około 21,7 %, a nie wartość odpowiadająca mocy stacji. Jeśli CP albo I max wskazuje więcej, niż pozwala kabel, opisz to w uwadze do wiersza.
