Zdjęcia i załączniki w protokole
Zdjęcie usterki z poziomu pomiaru, świadectwa uprawnień i wzorcowania oraz lista Pliki.
Ostatnia aktualizacja:
W ProtoSmart każde zdjęcie ma właściciela: albo element struktury, albo konkretny wiersz pomiarowy z uwagą. Od tego, gdzie je wgrasz, zależy, czy za rok będzie wiadomo, czego dotyczyło.
Krok 1. Zdjęcia przy elemencie
- Zdjęcia przy elemencie. Zaznacz rozdzielnicę albo inny element w drzewie i kliknij przycisk Zdjęcia w prawym górnym rogu.
- Przeciągnij zdjęcia albo wybierz pliki. Możesz upuścić pliki w wyznaczone miejsce albo wybrać je z dysku przyciskiem Wybierz pliki. Na telefonie są dwa przyciski: Aparat robi zdjęcie od razu, a Galeria wybiera je z telefonu. Do jednego elementu dopniesz do ośmiu zdjęć.
Krok 2. Zdjęcie przy wierszu z usterką

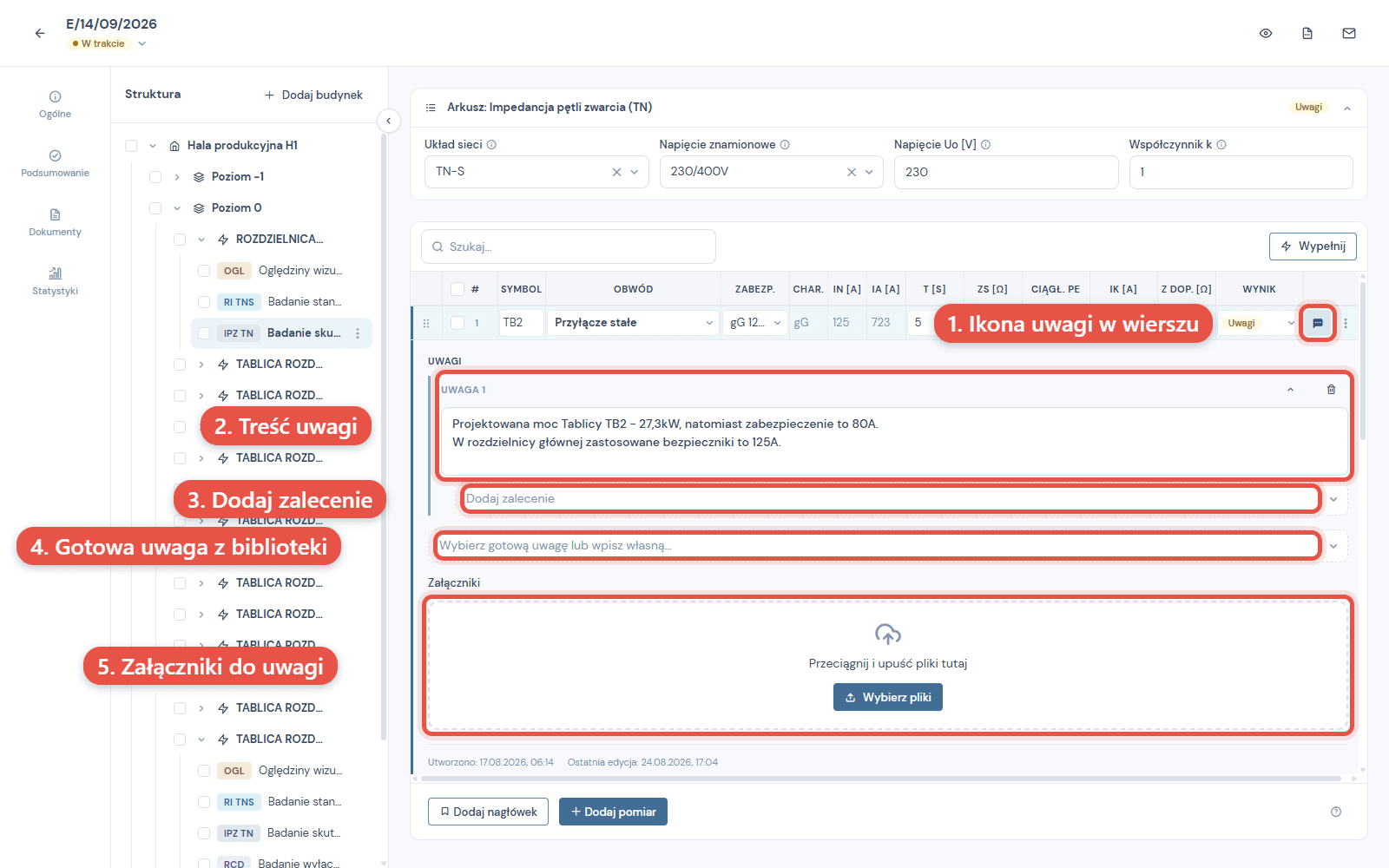

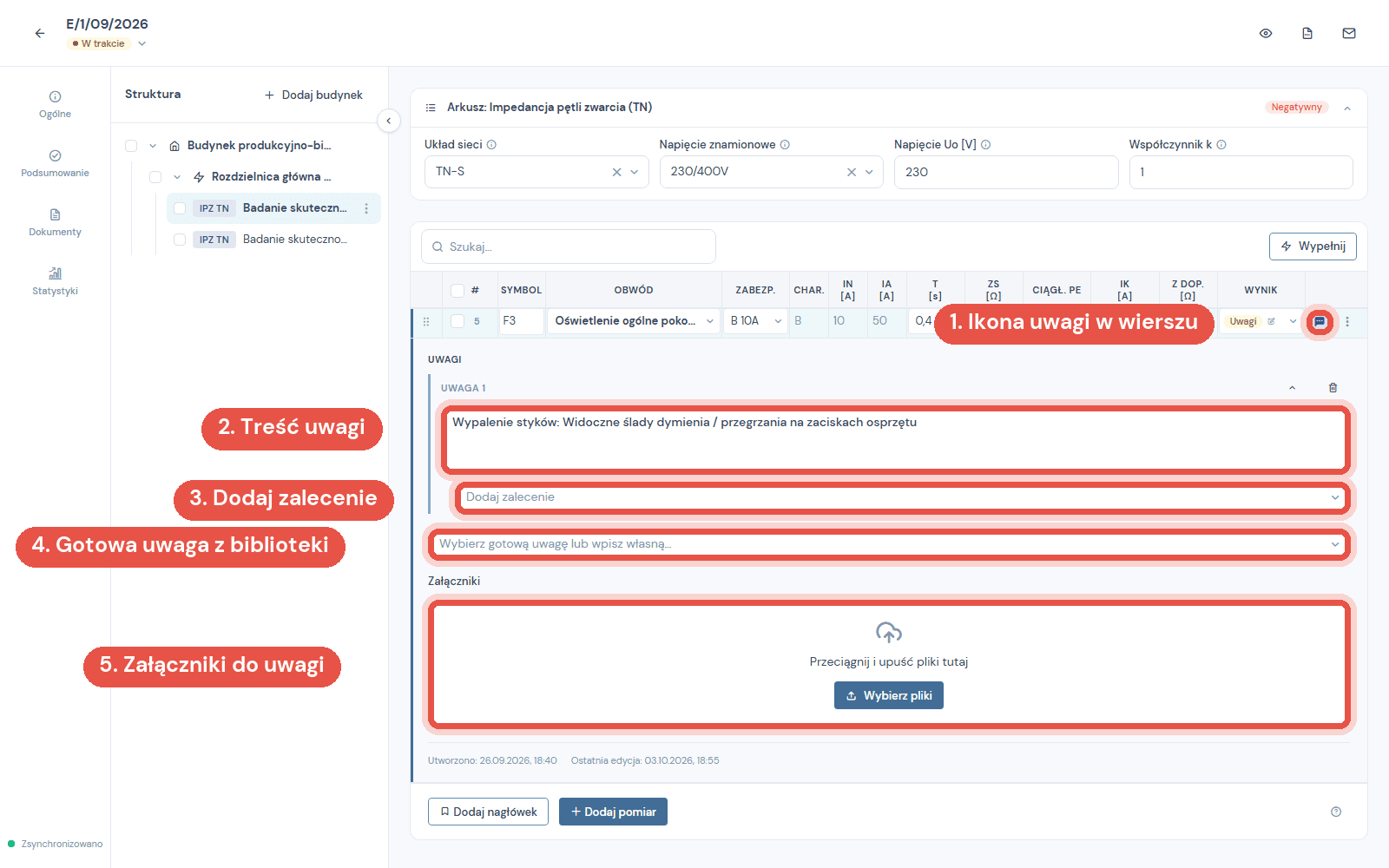

Jeśli zdjęcie dokumentuje usterkę z konkretnego obwodu, dopnij je do wiersza tego obwodu, a nie do całej rozdzielnicy. Rozwiń wiersz ikoną dymka i dodaj plik w sekcji Załączniki pod uwagami. Wiersz przyjmie do czterech zdjęć albo plików PDF.
Różnica jest praktyczna: zdjęcie przy wierszu ma kontekst, bo obok stoi uwaga, która opisuje, czego dotyczy. Zdjęcie przy elemencie to dokumentacja ogólna, na przykład widok całej rozdzielnicy przed pomiarami.
Świadectwa i skany, które drukują się na końcu protokołu
Świadectwa kwalifikacyjne wykonawcy i świadectwo wzorcowania miernika nie są załącznikami protokołu. Wgrywasz je raz, przy karcie osoby w Moim zespole ↗ i przy sprzęcie w Miernikach ↗. Aplikacja drukuje je jako osobne strony na końcu PDF, jeśli przy osobie zaznaczysz Dołącz świadectwa uprawnień do protokołów, a przy mierniku Dołącz świadectwo kalibracji do protokołów. Oba pola są domyślnie wyłączone, a osoba albo miernik muszą być przypisani do protokołu. W protokołach już założonych decyduje ustawienie z chwili dodania, a zmienisz je w samym protokole, w oknie osoby albo miernika.
Drukują się na samym końcu dokumentu, za dokumentami dodatkowymi i galerią zdjęć elementów.
| Gdzie wgrywasz | Co tam pasuje | Gdzie ląduje w PDF |
|---|---|---|
| Przy elemencie struktury | Dokumentacja ogólna, na przykład widok całej rozdzielnicy przed pomiarami | Na końcu dokumentu, w galerii zdjęć opisanej ścieżką elementu, na przykład Hala › Poziom 0 › RG |
| Przy wierszu pomiarowym | Zdjęcie dowodowe usterki z konkretnego obwodu | Pod tym wierszem w tabeli, razem z jego uwagami (drukują się zdjęcia, PDF-y nie) |
| Przy karcie osoby i przy mierniku | Świadectwa kwalifikacyjne i świadectwo wzorcowania | Na samym końcu dokumentu, gdy przy osobie i mierniku zaznaczysz dołączanie świadectw |
