Struktura protokołu: sekcje, elementy i arkusze pomiarowe
Jak zbudować drzewo protokołu: dodaj lokalizacje, elementy i arkusze pomiarowe, poukładaj je przeciąganiem i wymuś podział strony tam, gdzie trzeba.
Ostatnia aktualizacja:
Struktura to drzewo w lewej kolumnie protokołu. Odwzorowuje obiekt tak, jak wygląda w rzeczywistości, i decyduje o kolejności rozdziałów w gotowym pliku PDF. Dobrze zbudowana struktura sprawia, że klient odnajduje w dokumencie konkretną rozdzielnicę bez pytania.
Krok 1. Budynek, piętra i elementy
Najwyższy poziom drzewa to budynek. Pod budynkiem i pod piętrem dodajesz kolejne piętra albo od razu elementy. Elementem jest rozdzielnica albo szyna uziemiająca, a do elementu podpinasz arkusze pomiarowe. W małym obiekcie rozdzielnica może stać wprost pod budynkiem.

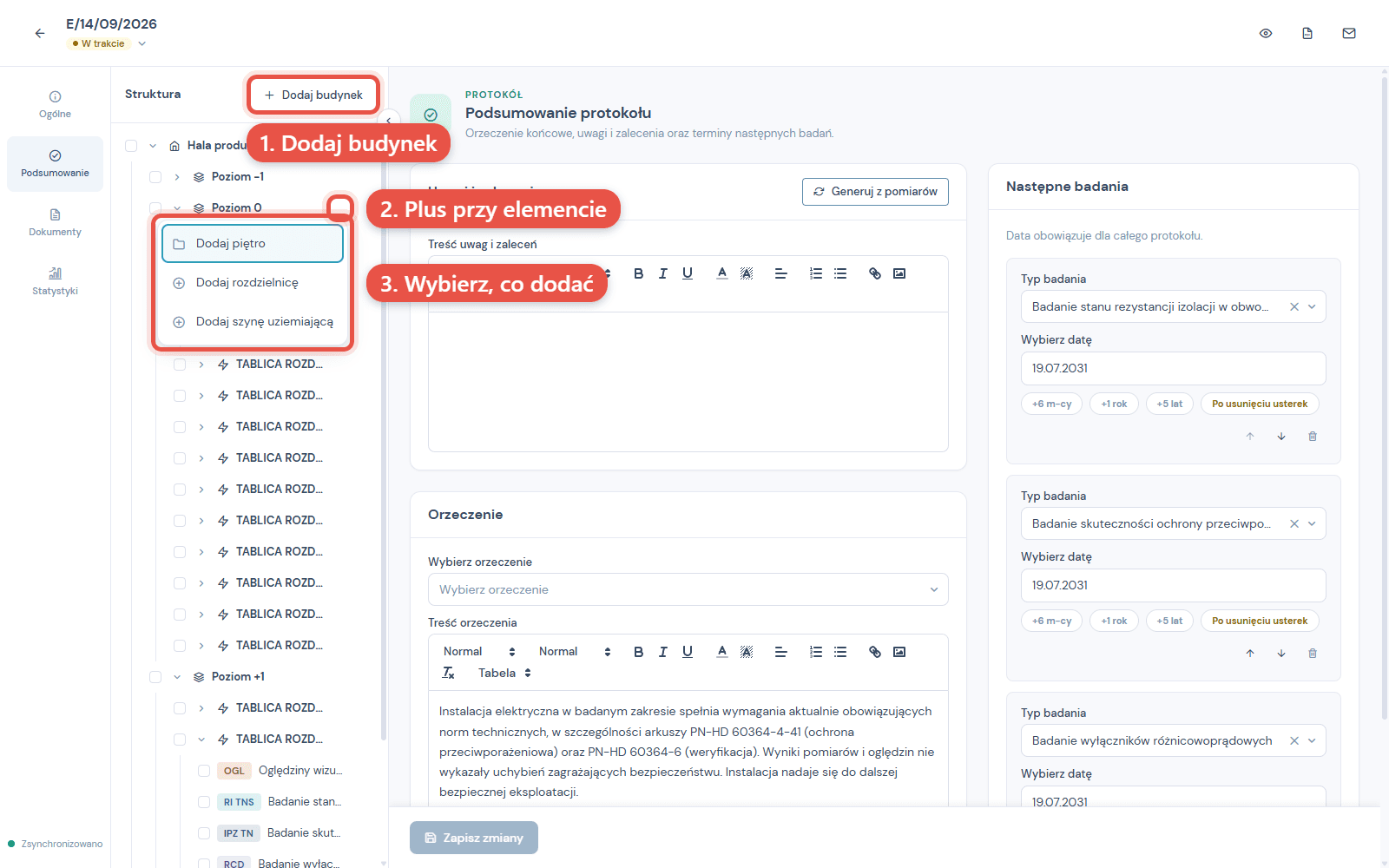

- Dodaj budynek. Przycisk nad drzewem. Nazwa budynku pojawia się jako rozdział w PDF.

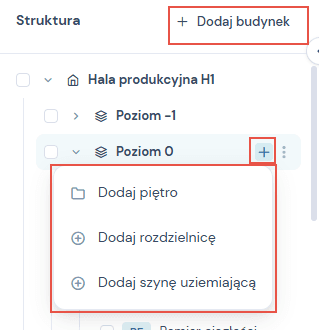

- Przycisk plus przy elemencie. Najedź na budynek albo kondygnację i kliknij plus po prawej stronie nazwy.
- Wybierz, co dodać. Dodaj piętro, Dodaj rozdzielnicę albo Dodaj szynę uziemiającą. Przy budynku i przy piętrze menu jest takie samo.
| Poziom | Czym jest | Co dokładasz pod nim |
|---|---|---|
| Budynek | Najwyższy poziom struktury | Piętra albo elementy |
| Piętro | Piętro budynku | Kolejne piętra albo elementy |
| Element | Rozdzielnica albo szyna uziemiająca | Arkusze pomiarowe |
Krok 2. Arkusze pod elementem
Arkusz pomiarowy zawsze należy do konkretnego elementu, nigdy do całego protokołu. Dzięki temu w PDF tabela z pomiarami drukuje się pod właściwą rozdzielnicą, a nie w jednym worku na końcu.

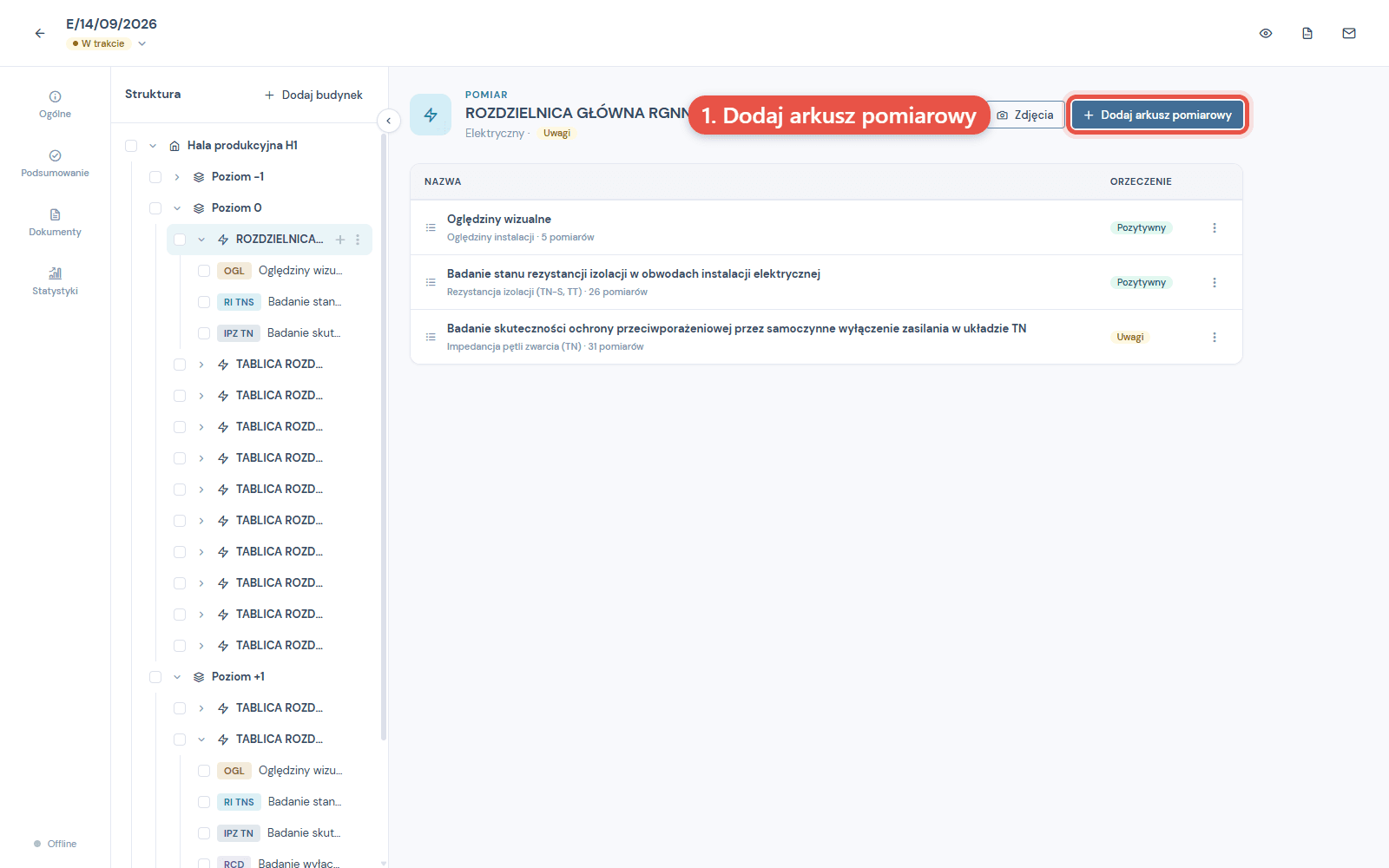

- Zaznacz element i kliknij Dodaj arkusz pomiarowy. Przycisk w prawym górnym rogu albo ikona przy elemencie w drzewie.
Nazwy elementów
Nazwij rozdzielnicę dokładnie tak, jak jest opisana na obiekcie: TB1, RGnn, TK-03. Tę nazwę aplikacja drukuje w protokole i po niej klient albo kolejny elektryk odnajdzie miejsce pomiaru.
Podpowiedzi nazw budynków, pięter i nagłówków pochodzą z biblioteki, więc raz wpisana nazwa własna wróci przy kolejnym protokole.
Zmiana nazwy i podział strony
Menu z trzema kropkami przy elemencie drzewa ma pozycje Zmień nazwę, Edytuj, Wymuś podział strony i Usuń. Wymuś podział strony sprawia, że w PDF ten element albo arkusz zaczyna się od nowej strony. Przydaje się przy dużej rozdzielnicy, której tabela nie powinna zaczynać się w połowie strony.
