Arkusz impedancji pętli zwarcia w układzie TN i TT
Zabezpieczenie z biblioteki, zmierzona impedancja, a prąd Ia, prąd zwarciowy i wartość dopuszczalna liczone przez aplikację.
Ostatnia aktualizacja:
Impedancja pętli zwarcia to arkusz, w którym aplikacja liczy najwięcej za Ciebie. W układzie TN wpisujesz zmierzone Zs, a prąd wyłączający, prąd zwarciowy i wartość dopuszczalną aplikacja wylicza z zabezpieczenia wybranego w wierszu. W układzie TT wpisujesz RS i RA, a kryterium bierze się z napięcia dotykowego.
Są dwa warianty arkusza: dla układu TN i dla TT, bo wartość dopuszczalną liczy się w nich z innego wzoru.
Jak działa arkusz impedancji
- Warunki wspólne arkusza. Układ sieci, napięcie znamionowe, napięcie Uo i współczynnik k. Zmiana układu sieci przelicza całą tabelę.

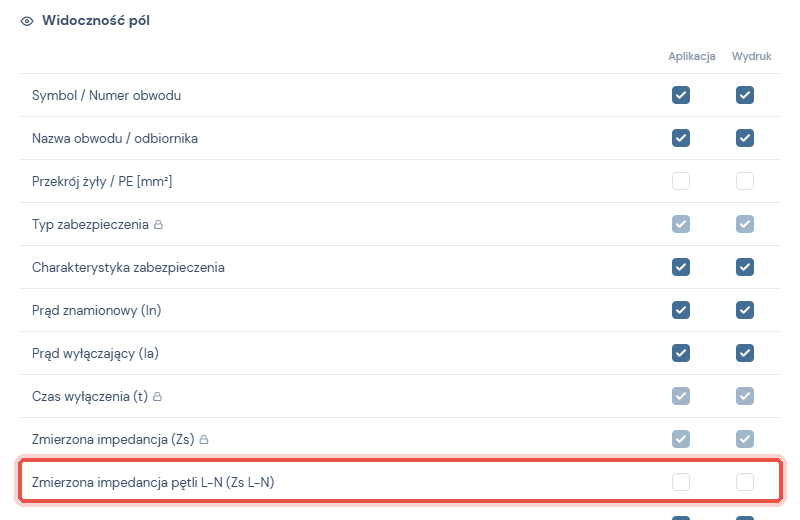

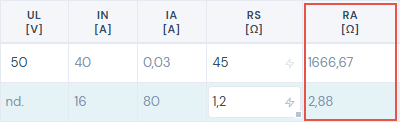

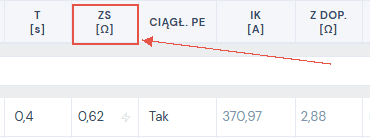

- Wpisujesz zmierzoną wartość. W arkuszu TN to kolumna ZS [Ω]. W arkuszu TT kolumny ZS nie ma, wpisujesz tam dwie wartości: RS [Ω] i RA [Ω].
- Wartość dopuszczalna liczy się sama w TN, a w TT tylko przy ochronie nadprądowej. Przy ochronie różnicówką, domyślnej w TT, pola zabezpieczenia i czasu są zablokowane, więc nie ma z czego jej wyliczyć. Kolumna Z DOP. [Ω] jest wyłącznie w arkuszu TN; podstawą jest zabezpieczenie wybrane w wierszu, jego prąd znamionowy i czas wyłączenia. Arkusz TT takiej kolumny nie ma, ocenia się w nim napięcie dotykowe UL i rezystancję uziemienia RA.
- Wynik. Orzeczenie wiersza natychmiast po wpisaniu wartości.
- Dodaj pomiar. Kolejny wiersz. Obok jest Dodaj nagłówek, którym dzielisz dużą tabelę na sekcje, na przykład obwody gniazd i obwody oświetlenia.
Czym różnią się oba warianty
| W arkuszu | Impedancja pętli zwarcia (TN) | Impedancja pętli zwarcia (TT) |
|---|---|---|
| Wartość, którą przepisujesz z miernika | ZS [Ω] | RS [Ω] i RA [Ω] |
| Kolumna wartości dopuszczalnej | Z DOP. [Ω] | brak, kryterium przez UL i RA |
| Parametry nad tabelą | układ sieci, napięcie znamionowe, napięcie Uo, współczynnik k | napięcie znamionowe, napięcie Uo |
| Kolumna wyboru ochrony | brak | OCHRONA: RCD albo Nadprądowe |
| Czas wyłączenia T [s] | 0,2 · 0,4 · 1 · 5 (domyślnie 0,4) | 0,2 · 0,4 · 1 (domyślnie 0,2), tylko przy ochronie nadprądowej |
Kolumna ciągłości przewodu ochronnego
Kolumna Ciągłość PE jest w obu wariantach arkusza i ma cztery stany: puste, Tak, Nie oraz Nie badano. To nie jest pomiar liczbowy, tylko potwierdzenie, że przewód ochronny w tym obwodzie został sprawdzony.
Kolumna Ochrona w arkuszu TT
W wariancie TT pierwsza decyzja w wierszu to kolumna OCHRONA. To ona włącza i wyłącza pozostałe pola, więc ustaw ją, zanim zaczniesz wpisywać pomiary.

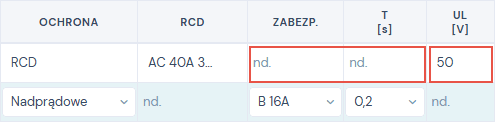

- Ochrona = RCD. Wybierasz wyłącznik w kolumnie RCD, a pola ZABEZP. i T [s] blokują się i pokazują „nd.”. Czas zadziałania różnicówki dokumentujesz w osobnym arkuszu Wyłączniki RCD.

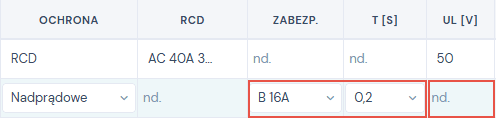

- Ochrona = Nadprądowe. Odwrotnie: kolumna RCD blokuje się i pokazuje „nd.”, a ZABEZP. i T [s] stają się aktywne. Czas wyłączenia startuje wtedy z wartości 0,2 s.
Czas wyłączenia wybierasz z zamkniętej listy, nie wpisujesz dowolnej liczby. W arkuszu TN są do wyboru cztery wartości, w TT trzy. Aplikacja nie pozwoli wpisać czasu, którego norma dla danego układu nie przewiduje.
