Orzeczenie, podsumowanie i terminy następnych badań
Jak domknąć protokół w zakładce Podsumowanie: uwagi i zalecenia z przyciskiem Generuj z pomiarów, zakres i ograniczenia sprawdzania z gotowymi przykładami, orzeczenie z wzorców oraz terminy następnych badań.
Ostatnia aktualizacja:

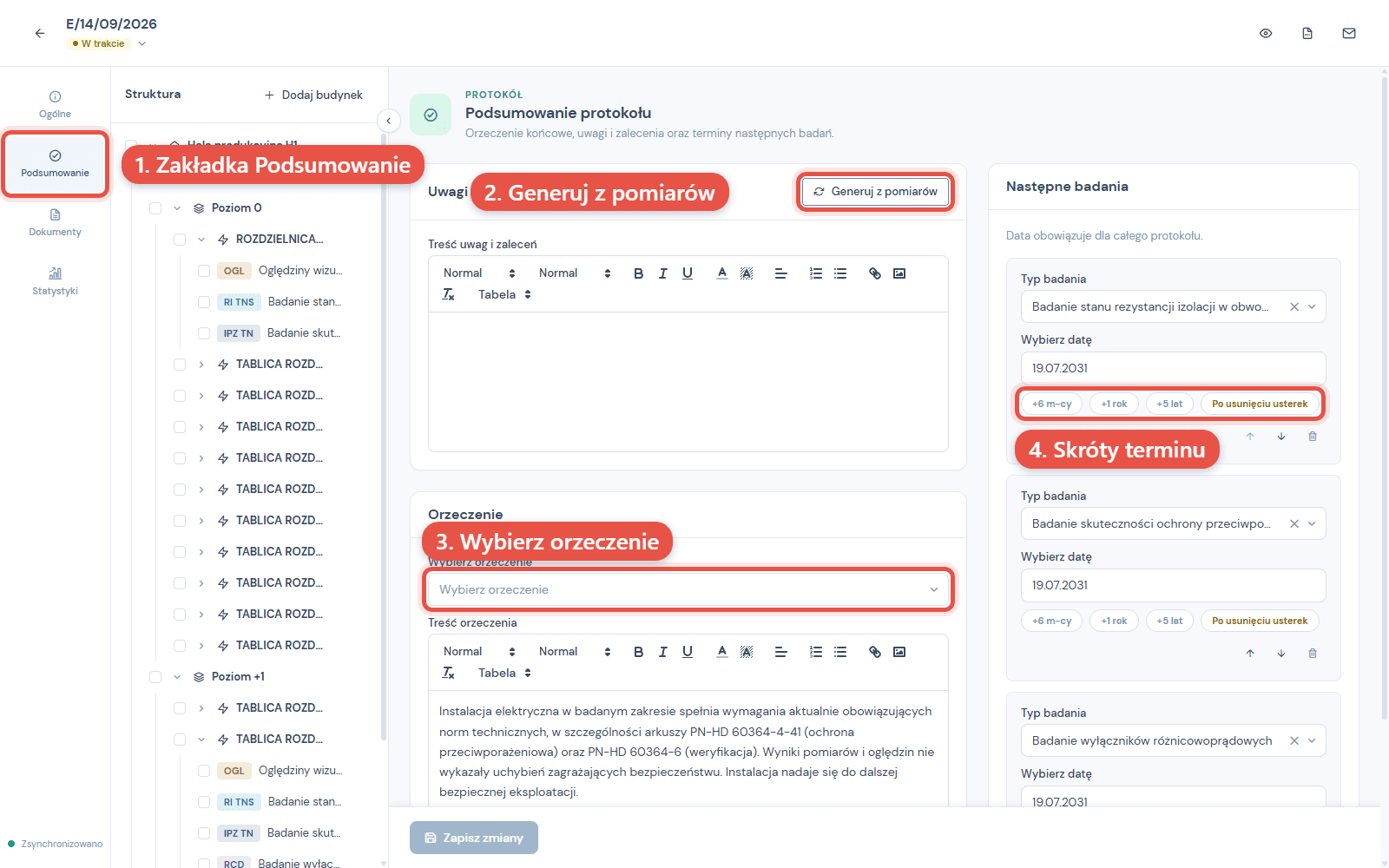

Zakładka Podsumowanie to część protokołu, którą klient czyta najuważniej. Są w niej cztery rzeczy: uwagi i zalecenia zebrane z całego dokumentu, zakres i ograniczenia sprawdzania, orzeczenie końcowe oraz terminy następnych badań. Zakładka zapisuje się sama: kliknięcia od razu, a tekst chwilę po tym, jak przestaniesz pisać. Przycisku Zapisz tu nie ma.
Krok 1. Uwagi i zalecenia
W tym polu zbierasz wszystko, co w protokole wymaga opisu: usterki, niezgodności i to, co trzeba poprawić. Nie przepisujesz ich z tabel, bo zbiera je przycisk Generuj z pomiarów. Pomija tylko uwagi przy pomiarach pozytywnych, które nie mają zalecenia.
- Skąd bierze treść. Z uwag i zaleceń dopisanych przy wierszach arkuszy w całym protokole. Przy elementach bez arkuszy, takich jak elektronarzędzie, pomieszczenie w protokole oświetlenia albo wyłącznik przeciwpożarowy, z uwag dopisanych przy samym elemencie.
- Jak je układa. Według miejsca w strukturze, na przykład „Hala → Poziom 0 → Rozdzielnica główna”, pod nim nazwa arkusza, a przy każdej uwadze numer wiersza, symbol i nazwa obwodu. Numery zgadzają się z tabelami na wydruku, więc klient trafi do właściwego wiersza.
- Dopisuje, nie zastępuje. Puste pole dostaje uwagi. Jeśli masz tam już tekst, uwagi doklejają się na końcu. Każde kliknięcie dokleja całość od nowa, więc drugie kliknięcie zdubluje uwagi: przed ponownym generowaniem wyczyść pole albo usuń duplikat ręcznie.
- Nie ma czego zebrać? Aplikacja pokaże komunikat, że przy pomiarach nie ma uwag. Najpierw dopisz uwagę przy pomiarze: Uwagi i zalecenia przy pomiarze.

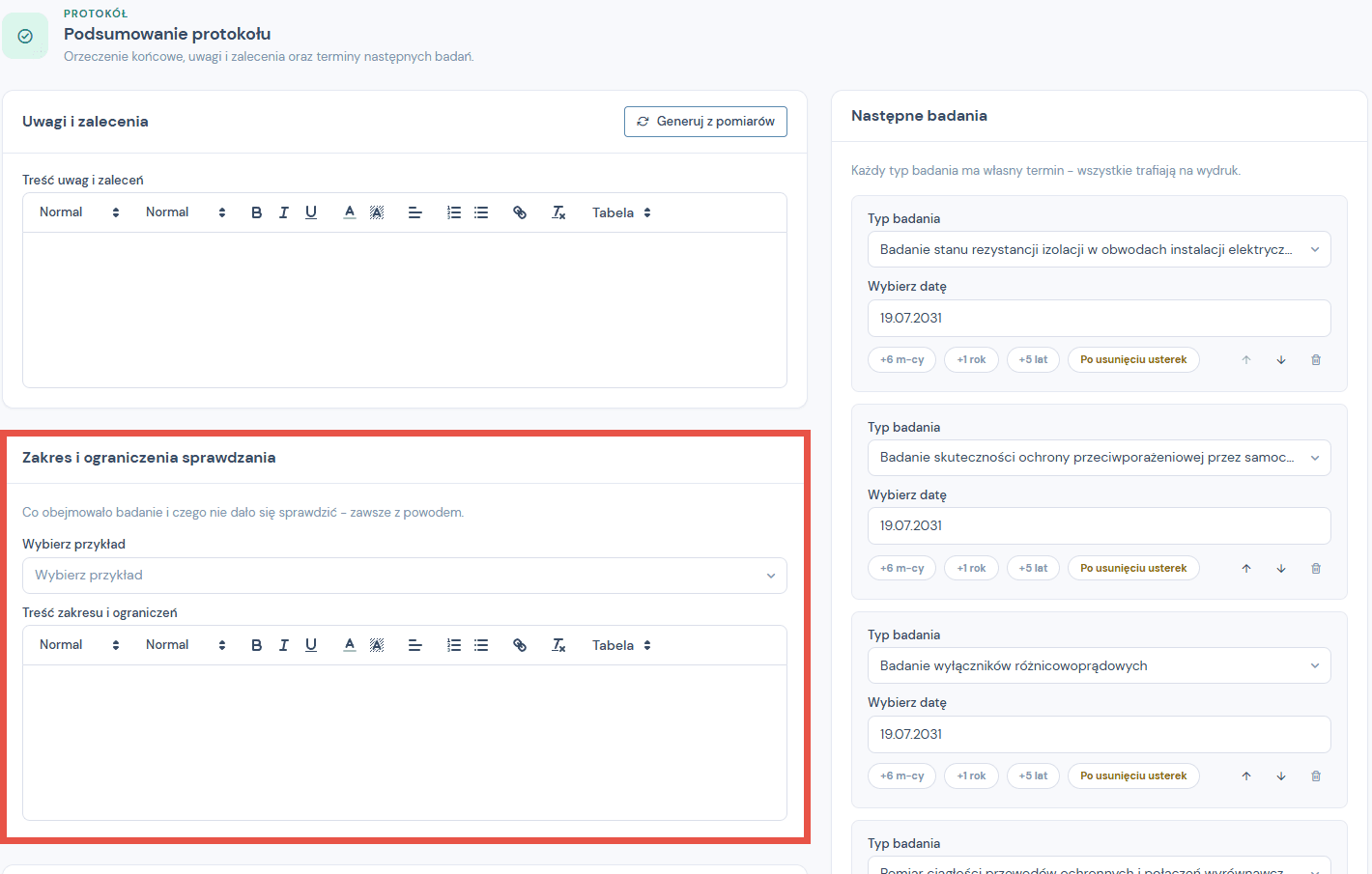

Krok 2. Zakres i ograniczenia sprawdzania
Tu opisujesz, co obejmowało badanie i czego nie dało się sprawdzić. Na wydruku pole ma własną sekcję, stojącą przed orzeczeniem: najpierw mówisz, co sprawdziłeś, a dopiero potem, jak wypadło.
Pole ma podstawę w dwóch miejscach. Prawo budowlane w art. 62a ust. 2 pkt 5 wymienia zakres kontroli wśród rzeczy, które protokół z kontroli obiektu zawiera co najmniej. PN-HD 60364-6 w pkt 6.5.3.2 wymaga, żeby protokół zawierał wszelkie ograniczenia oględzin i prób.

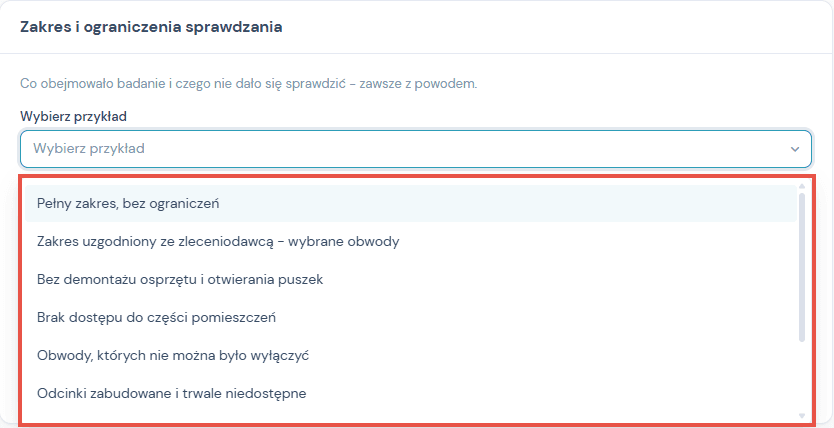

- Wybierz przykład. Lista pod napisem Wybierz przykład. Treść przykładu pojawia się w polu Treść zakresu i ograniczeń.

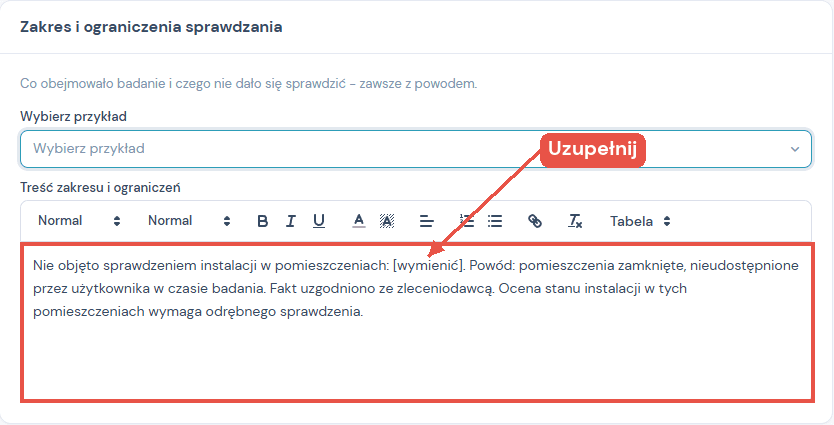

- Uzupełnij miejsca w nawiasach. Przykłady mają znaczniki [wymienić] i [oznaczenie] tam, gdzie trzeba wpisać konkretne pomieszczenia, obwody albo rozdzielnicę. Zostawione w tekście wydrukują się dosłownie.
- Dopisz albo połącz. Kolejny wybrany przykład dokleja się na końcu pola i niczego nie zastępuje, więc z dwóch przykładów złożysz jeden opis.
| Przykład | Kiedy się przydaje |
|---|---|
| Pełny zakres, bez ograniczeń | sprawdziłeś całą instalację, od złącza do odbiorów, i wszystko było dostępne |
| Zakres uzgodniony ze zleceniodawcą - wybrane obwody | badasz tylko obwody wskazane przez zleceniodawcę |
| Bez demontażu osprzętu i otwierania puszek | obiekt jest użytkowany i nie ma zgody na ingerencję w wykończenie |
| Brak dostępu do części pomieszczeń | część pomieszczeń była zamknięta; wymieniasz które |
| Obwody, których nie można było wyłączyć | izolacji nie zmierzysz bez przerwania pracy zasilanych urządzeń |
| Odcinki zabudowane i trwale niedostępne | fragmenty instalacji są dostępne dopiero po rozkuciu ścian albo rozebraniu zabudowy |
| Pomiar izolacji przy przyłączonych odbiornikach | urządzeń wrażliwych na napięcie probiercze nie dało się odłączyć |
| Zakres ograniczony do nowej części instalacji | odbierasz rozbudowę zasilaną z jednej rozdzielnicy |
| Granica od rozdzielnicy głównej | część przed rozdzielnicą należy do operatora sieci dystrybucyjnej |
Gotowe przykłady są na razie dla protokołu elektrycznego. W pozostałych rodzajach protokołów karta też jest, ale lista się nie pokazuje i opis wpisujesz sam. Własne przykłady dodasz w Bibliotece, tak jak inne pozycje: Własne pozycje i podpowiedzi według liczby użyć.

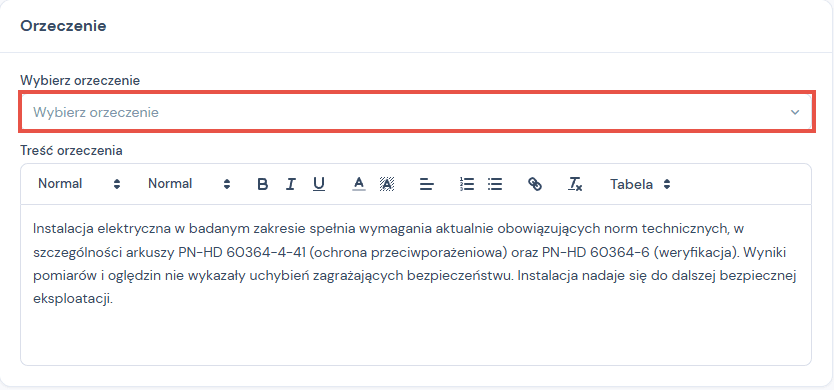

Krok 3. Orzeczenie
Orzeczenie końcowe wybierasz Ty. Aplikacja liczy wyniki pomiarów, ale o tym, czy instalacja nadaje się do dalszej eksploatacji, rozstrzyga osoba, która podpisuje protokół.
- Wybierz orzeczenie. Lista wzorców z biblioteki dla danego rodzaju protokołu. W protokole elektrycznym są orzeczenia pozytywne, negatywne i warunkowo pozytywne, na przykład „Negatywne: Brak skutecznej ochrony przez samoczynne wyłączenie (SWZ)” albo „Warunkowo Pozytywne: Dopuszczenie z zaleceniem modernizacji”.
- Treść orzeczenia. Wybrany wzorzec dokleja się na końcu pola, tak samo jak przykłady zakresu. Jeśli pole ma już tekst, a chcesz inny wzorzec, najpierw wyczyść pole.
- Własne orzeczenia. Dodajesz je w Bibliotece i od razu pojawiają się na liście, a częściej używane stoją wyżej.
Krok 4. Terminy następnych badań
Prawa kolumna zakładki. Każda pozycja to typ badania i data, a na wydruku wszystkie trafiają do tabeli z zakresem i terminem.
| Element | Co robi |
|---|---|
| Typ badania | lista z nazwami arkuszy dostępnych w tym rodzaju protokołu, terminami warunkowymi i pozycją Własna, przy której nazwę wpisujesz sam |
| Terminy warunkowe | Nie później niż · Do modernizacji, ale nie później niż · Po usunięciu usterek · Zgodnie z instrukcją eksploatacji, ale nie później niż · Punkty wymienione w uwagach po usunięciu usterek, pozostałe badania nie później niż |
| Wybierz datę | kalendarz z datą następnego badania |
| +6 m-cy, +1 rok, +5 lat | ustawiają datę, licząc od daty badania, a nie od dzisiaj |
| Po usunięciu usterek | zamiast daty oznacza, że kolejne badanie ma się odbyć po naprawie |
| Strzałki i kosz | zmieniają kolejność pozycji i usuwają pozycję |
| Dodaj badanie | dokłada nową pozycję z pustą datą |
Terminy zasilają Terminarz. Skąd biorą się podpowiadane daty, jak wyglądają na wydruku i kiedy termin pojawia się na liście, opisuje Terminy następnych badań w protokole.
