Ustawienia arkuszy: wartości domyślne nowych arkuszy
Wartości, od których startuje każdy nowy arkusz pomiarowy: warunki sieci, napięcia i dokumenty dodawane automatycznie.
Ostatnia aktualizacja:
Ustawienia arkuszy działają piętro niżej niż ustawienia protokołu: decydują, od jakich wartości zaczyna każdy nowo dodany arkusz pomiarowy. Jeśli w Twojej praktyce prawie zawsze mierzysz w układzie TN-S przy 230/400 V, nie ma powodu wybierać tego przy każdej tabeli.

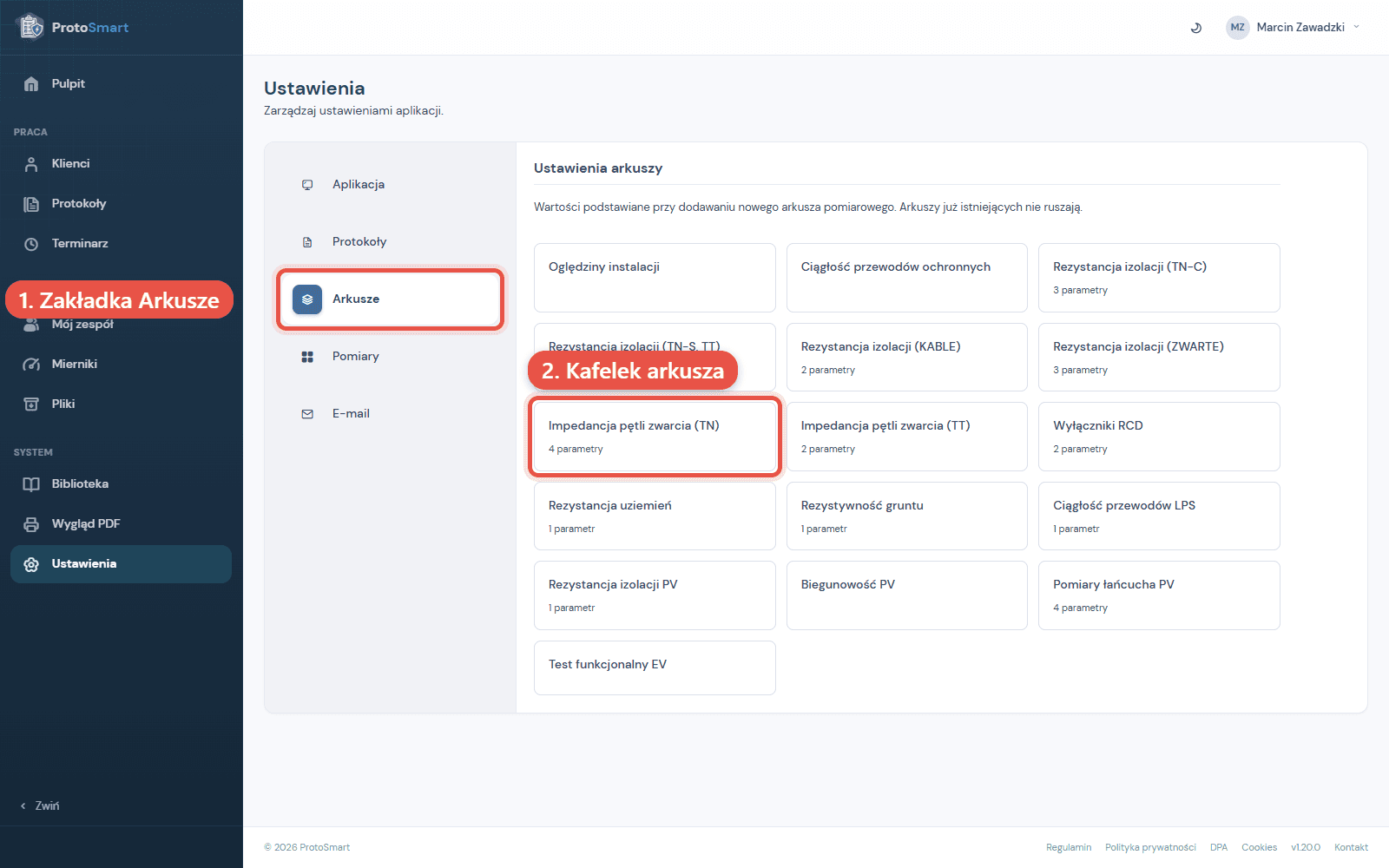

Krok 1. Znajdź arkusz
- Zakładka Arkusze. Trzecia zakładka w Ustawieniach.
- Kafelek arkusza. Jeden kafelek na każdy rodzaj arkusza pomiarowego. Pod nazwą widzisz, ile parametrów już ustawiłeś.

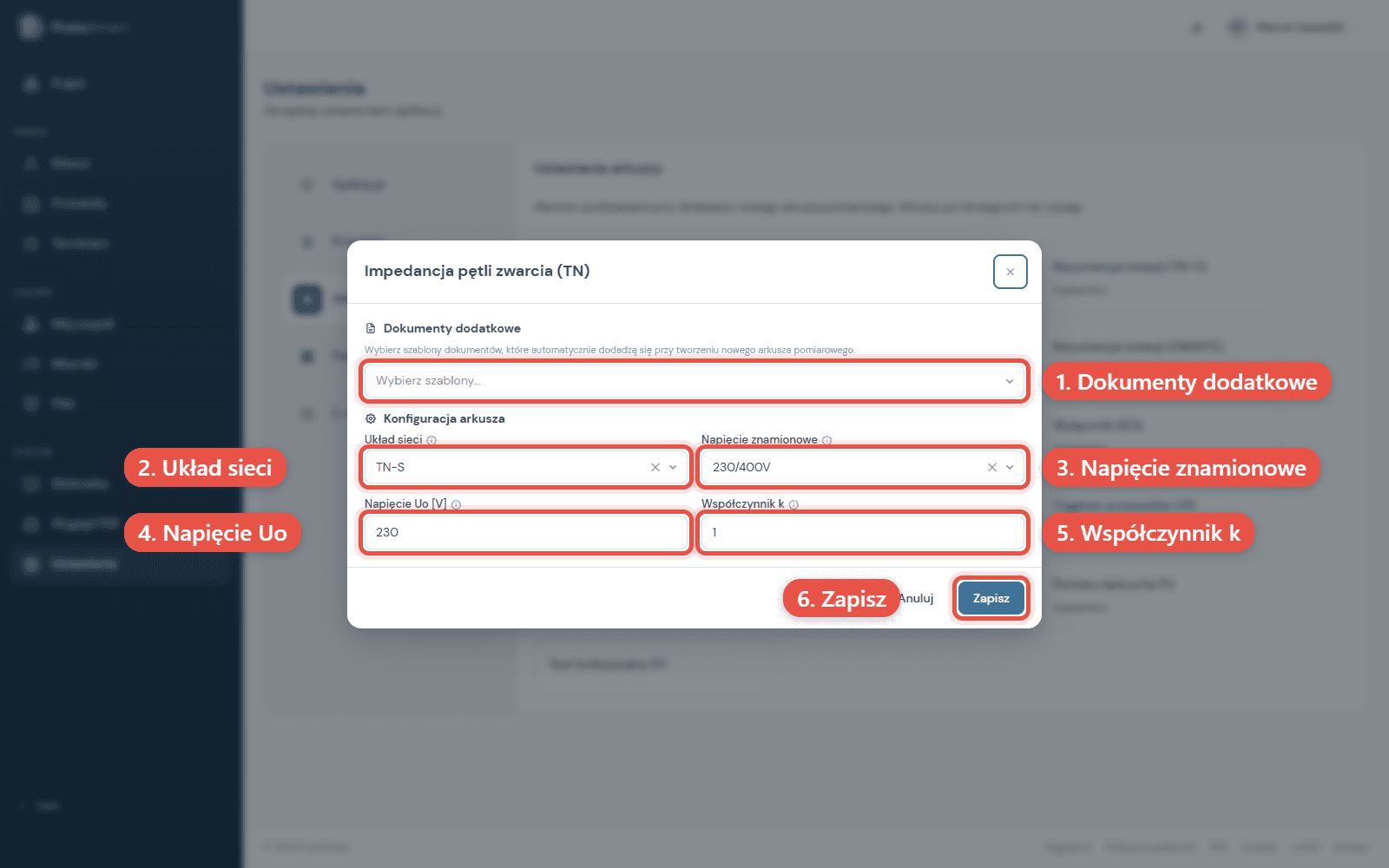

Krok 2. Ustaw warunki i dokumenty
Po kliknięciu kafelka otwiera się okno z dwiema częściami. Kafelków jest do szesnastu, po jednym na każdy rodzaj arkusza w protokołach z Twojego planu (w planie Single jedenaście), a zestaw pól mocno się między nimi różni: przy impedancji pętli zwarcia są to cztery warunki sieci, przy rezystancji izolacji napięcia i warunki otoczenia, przy wyłącznikach różnicowoprądowych dwa pola, a przy oględzinach i ciągłości przewodów ochronnych nie ma żadnego parametru liczbowego, tylko wybór dokumentów.
- Zapisz. Od tej chwili każdy nowy arkusz tego rodzaju startuje z tymi wartościami.
| Parametr | Co ustawia |
|---|---|
| Dokumenty dodatkowe | Szablony dokumentów, które mają dodawać się same przy tworzeniu tego arkusza. |
| Układ sieci | W arkuszu impedancji w układzie TN do wyboru TN-S, TN-C albo TN-C-S, w arkuszu RCD dodatkowo TT. Opisuje badaną instalację na wydruku. Dla układu TT impedancję mierzysz w osobnym arkuszu. |
| Napięcie znamionowe | Na przykład 230/400 V. |
| Napięcie Uo | Napięcie fazowe względem ziemi, aplikacja używa go wprost w obliczeniach. |
| Współczynnik k | Wartość zapisywana w nagłówku arkusza impedancji i drukowana w protokole. |
Układ sieci i napięcie mogą przyjść z obiektu
Układ sieci i napięcie znamionowe mają jeszcze jedno źródło: kartę obiektu. Jeśli obiekt klienta ma je wypełnione, nowy arkusz bierze wartości stamtąd, a ustawienie z tej zakładki jest rezerwą na obiekty, które tych pól nie mają uzupełnionych albo ich w ogóle nie przewidują, jak zbiornik LPG. Napięcia Uo ani współczynnika k karta obiektu nie zna, więc tam ostatnie słowo należy do tego ustawienia.
