Szkic pomieszczenia w arkuszu: punkty pomiarowe na rzucie
Rysujesz rzut pomieszczenia i stawiasz na nim punkty z tabeli. Aplikacja drukuje go w PDF-ie za arkuszem, z numerami pozycji w symbolach.
Ostatnia aktualizacja:
Szkic pomieszczenia to rzut, na którym każdy wiersz arkusza dostaje swój punkt: gniazdo przy ścianie albo wypust oświetleniowy w suficie. Numer w symbolu to numer pozycji z tabeli, więc kto czyta protokół, od razu widzi, które gniazdo ma wynik negatywny, zamiast szukać „gniazda przy oknie” po opisie obwodu.
Aplikacja drukuje rysunek w PDF-ie za tabelą arkusza, pod nazwą pomieszczenia.
W których arkuszach
Szkic mają trzy arkusze rodziny elektrycznej: impedancja pętli zwarcia w układzie TN, impedancja pętli zwarcia w układzie TT i ciągłość przewodów ochronnych. W nich wiersz nagłówkowy zwykle oznacza pomieszczenie, a punkty to gniazda i wypusty w tym pomieszczeniu. Pozostałe arkusze, na przykład RCD, izolacja czy uziemienia, szkicu nie mają.
Krok 1. Pomieszczenie jako wiersz nagłówkowy
Szkic należy do wiersza nagłówkowego, a nie do całego arkusza. Każde pomieszczenie ma więc własny rzut. Nagłówek dodajesz przyciskiem Dodaj nagłówek pod tabelą, a nazwę wybierasz z listy nazw pomieszczeń albo wpisujesz własną. Pomiary z tego pomieszczenia stoją pod nim.

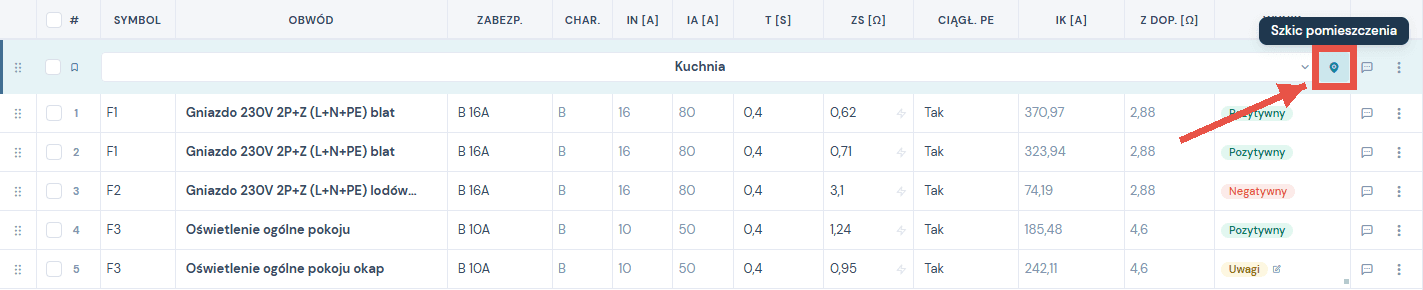

Przy nazwie w wierszu nagłówkowym jest pinezka. Pusta znaczy, że szkicu jeszcze nie ma (dymek Narysuj szkic pomieszczenia), wypełniona, że jest (dymek Szkic pomieszczenia).
Nagłówek bez pomiarów też da się narysować. Okno pokaże wtedy informację, że pod nagłówkiem nie ma jeszcze pomiarów, i możesz narysować sam rzut, a punkty postawić później.
Krok 2. Narysuj ściany
Pusty szkic otwiera się od razu z narzędziem Rysuj ściany. Klikasz kolejne narożniki pomieszczenia, a kształt zamykasz kliknięciem w pierwszy narożnik. Ściany dostają numery, a narzędzie samo przełącza się na stawianie punktów.

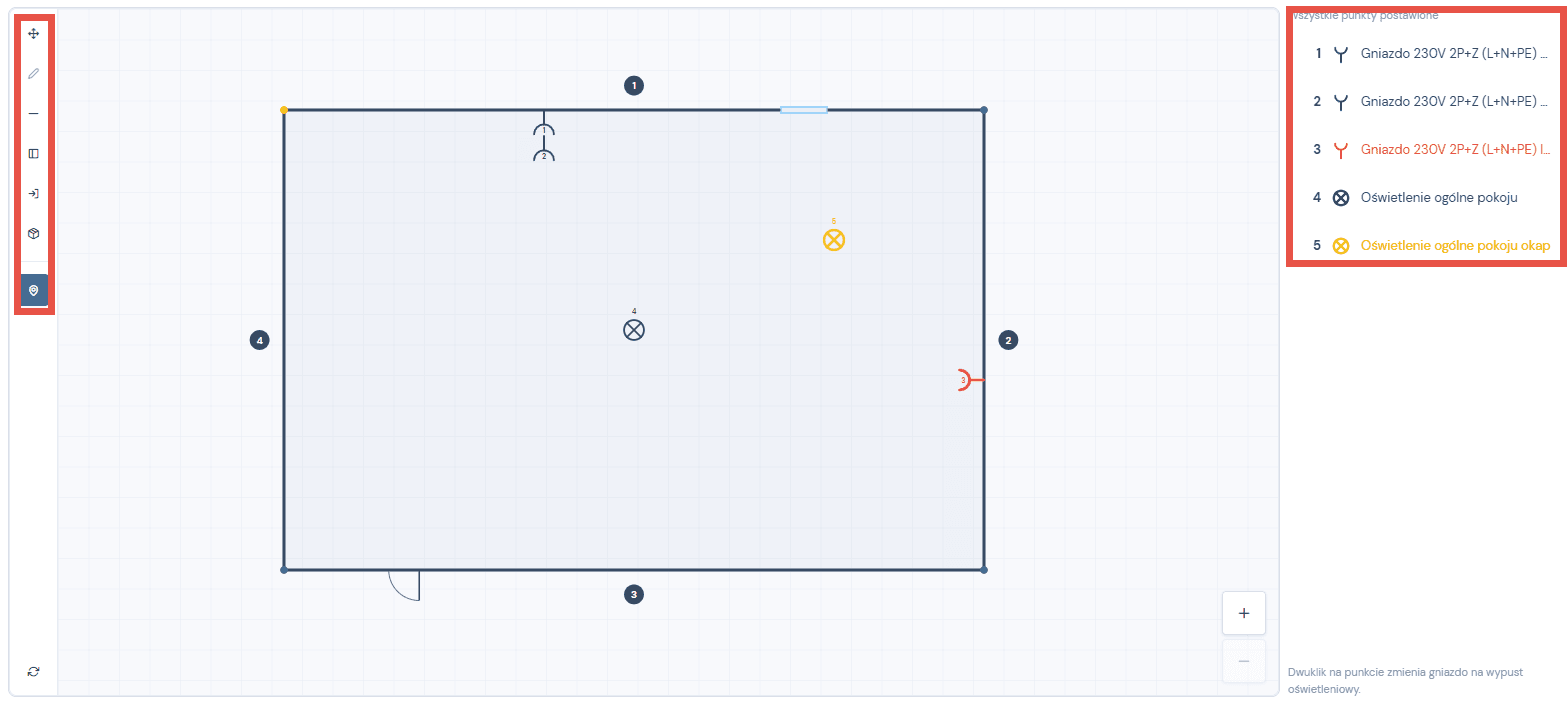

Potem możesz dołożyć to, co pomaga odnaleźć się w pomieszczeniu. Narzędzia są na pasku po lewej stronie okna:
| Narzędzie | Do czego służy |
|---|---|
| Zaznacz | wybór i przesuwanie elementów; w tym trybie dwuklik na punkcie zmienia jego rodzaj |
| Rysuj ściany | obrys pomieszczenia, narożnik po narożniku |
| Rysuj ściankę działową | ścianka wewnątrz obrysu: kliknięcie w początek i w koniec |
| Dodaj okno | okno na ścianie obrysu |
| Dodaj drzwi | drzwi na ścianie obrysu |
| Dodaj przeszkodę | zabudowa albo inny element, który zajmuje miejsce w pomieszczeniu |
| Postaw punkt pomiarowy | punkt dla wiersza z tabeli |
Ścianka działowa przydaje się w mieszkaniu albo biurze, które w arkuszu jest jednym nagłówkiem: bez niej cały lokal wygląda jak jedna otwarta sala.
Na dole paska jest Resetuj rysunek. Czyści cały szkic: obrys, ścianki, okna, drzwi, przeszkody i punkty. Zmiany zapisujesz przyciskiem Zapisz, a Anuluj zamyka okno bez zapisywania.
Krok 3. Postaw punkty pomiarowe
Po prawej stronie okna jest lista wierszy spod nagłówka, z tym samym numerem pozycji co w tabeli i nazwą obwodu. Nad listą licznik Do postawienia pokazuje, ile punktów zostało, a po ostatnim zmienia się na Wszystkie punkty postawione.
Rodzaj punktu wynika z miejsca. Punkt postawiony blisko ściany to gniazdo: dociąga się do ściany i obraca w jej stronę. Punkt z dala od ścian to wypust oświetleniowy.
Zmiana gniazda na wypust. Jeśli aplikacja zgadła źle, przełącz się na Zaznacz i kliknij punkt dwa razy. Gniazdo zmieni się w wypust oświetleniowy, a kolejne dwukrotne kliknięcie zamieni wypust z powrotem w gniazdo. Tę samą podpowiedź widać w oknie szkicu pod listą punktów.
Gniazda w szeregu. Szereg na rzucie to gniazda w jednej linii pionowej, jedno nad drugim, na przykład gniazdo okapu, a pod nim gniazdo piekarnika. Rzut pokazuje pomieszczenie z góry, więc takie gniazda leżałyby w jednym punkcie. Dlatego gdy postawisz gniazdo tam, gdzie już stoi inne, aplikacja ustawi je za nim, od ściany w głąb pomieszczenia. Gniazda obok siebie na tej samej wysokości stawiasz w osobnych miejscach wzdłuż ściany.
Kolor symbolu idzie za wynikiem wiersza: Negatywny jest czerwony i ma grubszą linię, Uwagi są pomarańczowe, a pozostałe wyniki zostają czarne. Rysunek ma pokazać, gdzie jest problem, więc wyniki pozytywne niczym się nie wyróżniają.
Szkic w protokole PDF
Szkice drukują się za tabelą arkusza, po jednym na każde pomieszczenie, które ma rysunek, w tej samej kolejności co nagłówki w tabeli. Nad rysunkiem jest ścieżka z nazwą pomieszczenia, na przykład „Budynek › Rozdzielnica główna › Kuchnia”. Numer w symbolu wskazuje wiersz tabeli, a kolory wyników są te same co na ekranie.
Warto wiedzieć
- Punkt jest związany z wierszem, a nie z numerem. Gdy przeciągniesz wiersze i zmienią się numery pozycji, punkty na szkicu dostaną nowe numery razem z tabelą.
- Skasowany wiersz znika ze szkicu. Pozostałe punkty zostają na swoich miejscach.
- Wyszukiwarka nad tabelą nie zmienia szkicu. Okno zawsze pokazuje wszystkie wiersze spod nagłówka.
- Wypełnianie tabeli opisuje Wypełnianie pomiarów: tabele, skróty i szybkie uzupełnianie, a same arkusze Arkusz impedancji pętli zwarcia w układzie TN i TT i Arkusz ciągłości przewodów ochronnych.
