Protokół przeciwpożarowego wyłącznika prądu krok po kroku
Karta wyłącznika: checklista oględzin, próba rozłączenia obwodów, sprawdzenie selektywności i czas odłączenia.
Ostatnia aktualizacja:
Protokół przeciwpożarowych wyłączników prądu ma inną logikę niż pozostałe: nie ma tu drzewa budynek, piętro, rozdzielnica. Struktura to po prostu lista wyłączników, każdy z własną lokalizacją, checklistą oględzin i próbami.
Jak wygląda protokół PWP
- Dodaj wyłącznik. Przycisk Dodaj wyłącznik stoi w prawym górnym rogu, a gdy jesteś już w karcie konkretnego wyłącznika, powtarza się na dole, obok nawigacji. Okno dodawania ma tylko pole Nazwa. W tym protokole nie wybierasz arkuszy, bo karta wyłącznika ma z góry ustalone trzy zakładki.
- Lista wyłączników z lokalizacją. Pod nazwą każdego wyłącznika widzisz miejsce, na przykład wejście do hali od strony północnej. To ono pozwala odnaleźć go na obiekcie.
- Oględziny, Pomiary, Uwagi. Trzy zakładki na karcie każdego wyłącznika. Przechodzisz między nimi bez opuszczania urządzenia.

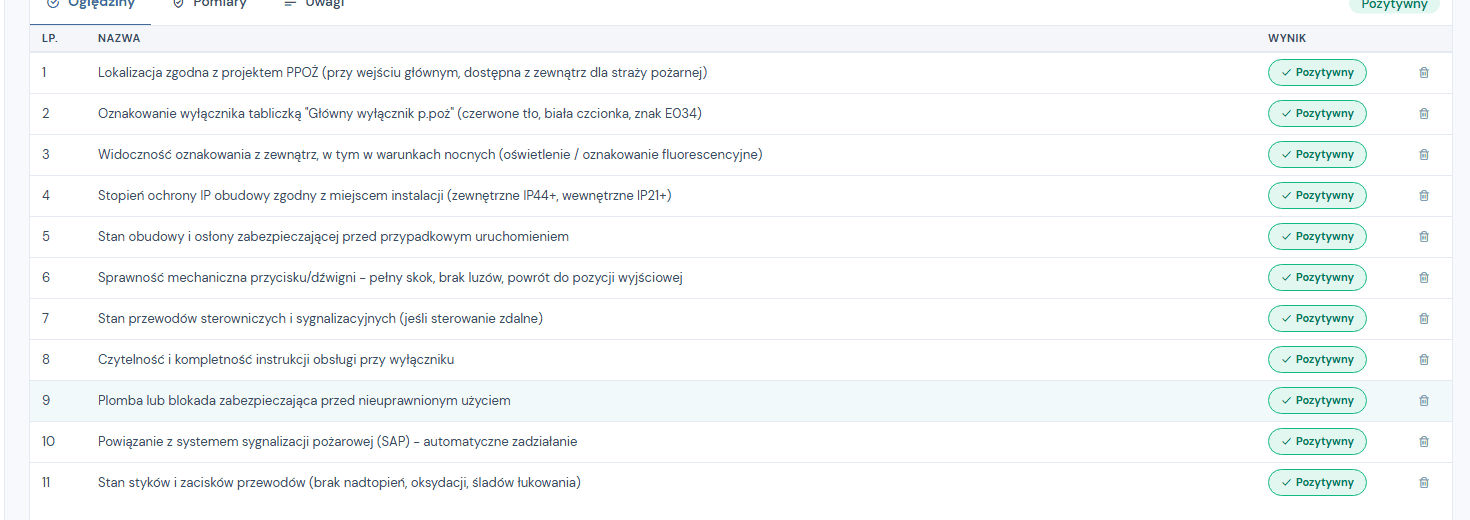

- Checklista oględzin wyłącznika. Gotowy zestaw jedenastu punktów, wypełniany bez wpisywania czegokolwiek od siebie.
- Przechodzenie między wyłącznikami. Licznik na dole karty, w formacie „1 / 2”, plus przyciski Poprzedni i Następny. Przy kilkunastu wyłącznikach to szybsza droga niż klikanie w drzewo.
Co sprawdza checklista oględzin
| Grupa | Punkty kontroli |
|---|---|
| Umiejscowienie i oznakowanie | lokalizacja zgodna z projektem ppoż., tabliczka „Główny wyłącznik p.poż”, widoczność oznakowania z zewnątrz, także nocą |
| Obudowa i mechanika | stopień ochrony IP dobrany do miejsca, stan obudowy i osłony, sprawność mechaniczna przycisku, plomba lub blokada przed nieuprawnionym użyciem |
| Instalacja i sterowanie | stan przewodów sterowniczych i sygnalizacyjnych, stan styków i zacisków, powiązanie z systemem sygnalizacji pożarowej |
| Dokumentacja | czytelność i kompletność instrukcji obsługi przy wyłączniku |
| Pozycja w zakładce Pomiary | Kryterium wprost z aplikacji |
|---|---|
| Próba A – rozłączenie obwodów | po wciśnięciu wszystkie obwody zwykłe odłączone, gniazda bez napięcia |
| Próba B – selektywność | obwody ppoż. (oświetlenie ewakuacyjne, DSO, pompy) pozostają pod napięciem |
| Czas odłączenia [s] | mierzony stoperem, powinien być natychmiastowy, poniżej 1 s |
Podstawa formalna protokołu to rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, a norma odniesienia to PN-IEC 60364-5-537.
